Resistance en dérivation
Bonjour, j'ai un problème pour discerner des résistances en dérivation.
La définition est : 2 Résistances sont en dérivation si elles sont branchées sur les 2 mêmes noeuds.
Définition d'un noeud : un noeud est le point de concours d'au moins trois fils.

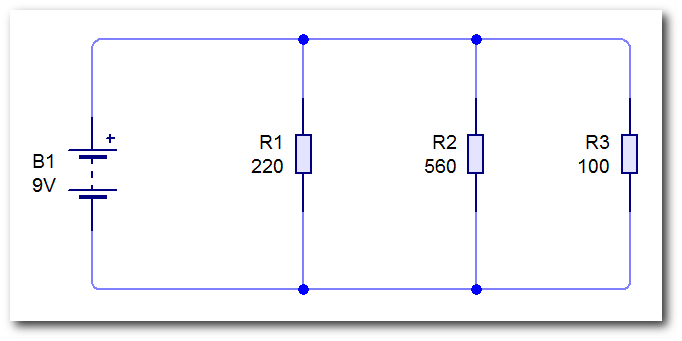

Sur cette photo, je suis d'accord pour dire que R2 e R3 sont en dérivation. Mais pourquoi R1 et R2 le sont aussi ??? Elles ne sont même pas sur le même noeud ?
Merci pour votre aide car je bloque vraiment.
svp
?Bonjour,
un noeud, c'est au moins 3 fils. Ici, il a 2 noeuds, points de concours de 4 fils chacun.
Les 3 résistances sont donc montées en parallèle, en dérivation.
Bonjour baddollz
Bonjour sanantonio312
Il m'a fallu du temps pour retrouver ce message...
baddollz >> Lis ce topic et en particulier ce message :
Diode
Et prépare tes crayons de couleurs dans ta trousse !
Pour trouver tout un noeud.
Tu mets un crayon n'importe où sur une des connexions du circuit.
Tu colores tout ce que tu peux atteindre à partir de ce point ... sans traverser un dipole.
Quand tu as coloré tout ce qui est possible en respectant ce qu'il y a ci-dessus... ce qui est colorié est un "noeud".
Si le noeud n'est "accroché" qu'à deux dipoles, tu peux l'oublier, il est sans intérêt.
Remarque : Dans ce qui précède, il faut considérer une entrée ou une sortie du circuit comme "dipole".
