Exo Optique SPé TS
Salut a tous,
J'ai eu de nombreux doute sur un exercice que j'ai récemment fait et j'aurai besoin de votre aide pour confirmer si j'ai bon/faux.
Consigne :
A l'aide d'une lentille convergente L de vergence C = 20 dioptries, on observe un objet AB de 1,0 cm de haut situé à 3,0 cm avant la lentille. La lentille a un diamètre de 6,0 cm.
1) Déterminer par le calcul, la position (valeur absolue de) OA' de l'image A'B'. En déduire la taille (valeur absolue de) A'B' de l'image.
2) Retrouver la position de l'image par une construction géométrique à l’échelle 1 sur le papier millimétré.
3) Peut-on former cette image sur un écran ? Pourquoi ?
* ** exercice effacé et dupliqué dans un nouveau topic **
Exo Optique SPé TS
Mes reponses:
1) En utilisant la relation de conjugaison et en remplacant 1/f' par C, j'ai trouver que ( V absolue de) OA' = 1,87 cm . Et pour (V abs de) A'B' = 0,62 cm.
2) Je ne connais pas la manip/ le logiciel pour realiser une construction graphique donc je vous explique de vive voie : J'ai mit A à -3 dans l'axe des X et 1 cm au dessus B dans l'axe des Y ( ou l'axe optique).
J'ai egalement tracé 3 faisceau qui debute au point B pour aller au point B' qui se trouve aux coordonnées (1,87 ; -0.62), et le pont A au dessus de lui (1,87 ; 0). Bien sur l'axe optique est éggale à 6 cm.
3) Alors là pas sur du tout mais bon : Oui, nous pouvons former cette image sur un écran car 5 mm est assez grand pour qu'on puisse le voir à l'oeil nu ...
Réponses au deuxième exercice effacées Exo Optique SPé TS
Voilà c'est tout
.
Merci d'avance pour vos reponses
.
Cordialement, tylkaz.
Edit Coll : merci de respecter la FAQ, un problème = un topic
Bonjour,
Je n'ai pas l'impression qu'il sagisse d'un unique exercice. Il me semble qu'il y a deux exercices. Je me trompe ?
_______________
Je comprends très mal ce que tu as fait.

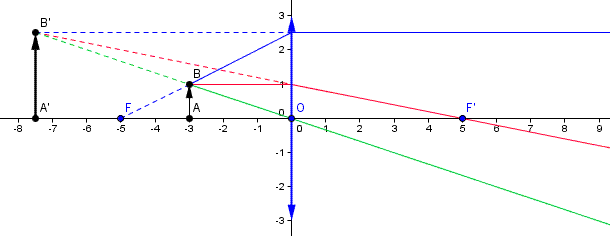

Voici ma proposition de schéma :
Ai-je compris l'énoncé (questions 1 à 3) ?
Je ne comprends pas vos valeurs. Comment faites vous pour trouver que A' est a - 7,5 ? Parce que moi je trouve 1/20 = 0,05 cm pour F'. Idem pour B' et les distances focale . Sinon, c'est réellement en principe un seul exo mais c'est vrai que question 1 et 2 porte sur un sujet totalement différent pour Q 3-4-5 .
Donc en gros Q 1 et 2 à part et Q 3-4-5 à part ( sujet de l'ex donnée après la Q 3).
Je sais c'est spéciale mais c'est réellement 1 seul exo .
Peux-tu poster le détail de tes calculs ?
Nous sommes d'accord pour la distance focale qui vaut bien 0,05 m (ou 5 cm) puisque la vergence de la lentille vaut 20 dioptries.
Ok :
1/OA' = C + 1/OA = 20 + 1/3.10^-2 = 53,4
OA' = 1-53,4 = 1,87.10-^2 m = 1,87 cm
A'B' = (AB*OA')/OA = (1*1,87)/3 = 0,62 cm
Merci d'avoir répondu.
Formule de conjugaison pour une lentille mince de centre O, formule dite de Descartes
Le pied de l'objet est en A
Le pied de l'image est en A'
Le foyer image est en F'
L'axe optique est orienté (dans le sens de propagation de la lumière)
Application :
La distance OA' vaut donc 7,5 cm et A' est situé du même côté que A par rapport à la lentille.
Je ne comprends pas pourquoi ton calcul est si différent du mien meme si j'ai compris le tiens :
1/OF' = 20 diop
Donc : 1/OA' = 20 + 1/0,03 = 53,4
OA' = 1,87 cm .
Désolé mais je ne comprends pas pourquoi il y a une difference de résultats entre ton calcul et le mien.
Parce que tu oublies de prendre en compte les signes !
En optique géométrique toutes les distances doivent être exprimées par des mesures algébriques après avoir choisi un sens positif sur l'axe optique (généralement le sens de propagation de la lumière) et un sens positif perpendiculairement à cet axe optique (sinon tu auras aussi des erreurs dans le grandissement et dans la position inversée ou non de l'image par rapport à l'objet).
Ah oui c'est vrai ! J'ai remplacer le 1/0,03 par -1/0,03 . Et ça me donne un 7,5 ^^ . merci beaucoup.
Une question peut etre ridicule : mais alors pourquoi on met valeur algébrique ?? Si on met des - .
J'ai également trouvé 3 cm pour OA et 2,5 cm pour A'B' . C'est bon j'ai tout trouvé pour cet exercice merci infiniment.
Ps: la qestion 3 n'est pas dans cet exo. Elle devrait etre dans l'autre topic :/.
Merci encore.
Non je retire ce que j'ai dit, la question 3 est bien ici.
Si je répond a cette question en disant :
Non, nous ne pourront pas voir l'image de cett objet car elle se trouve derrière AB. nous pourrions si c'était un miroir.
Est-ce que tu comprends la raison de la règle : un exercice = un topic et un topic = un seul exercice !
Excuse moi pour mes multi post :/ . Mais là je ne peux pas éditer mes messages donc c'est pour ça que tu me comprend un peu mal. Sur les 2 topic que tu as séparer il y a la question 3 alors qu'elle ne doit figurer que sur le 1er exo ( ou 1er topic ).
Donc je repette si si tu le veux bien :
3) on ne peut pas car l'image n'est pas réelle, elle est virtuelle.
Et une question hors sujet : pourrais-tu m'expliquer pourquoi on met des valeurs absolues alors que on met des - a chaque fois qu'il le faut .
Désolé encore je sais que je te tape sur les nerfs ^^* mais après je te laisse tranquille.
Merci infiniment pour ta patience.
Les valeurs absolues permettent de connaître les distances (qui sont toujours positives).
Il faut utiliser les mesures algébriques (positives ou négatives) en optique géométrique. Je pense que tu as assez d'exemples des erreurs que l'on commet en ne les utilisant pas.
