Bonsoir,

Bienvenue sur le forum. Tu ferais bien de recopier intégralement ton énoncé car certains passages ne sont pas très clairs :

Oui pardon,

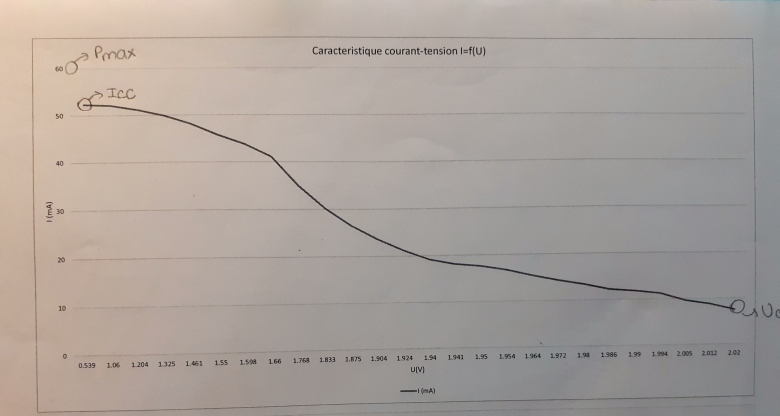

Savoir à partir de l'allure de la caractéristique courant-tension, I =f(U), si la cellule photovoltaïque est un générateur ou récepteur électrique ?

Pour justifier ça, j'aurais tendance à constater ceci (bien que ce ne soit pas si évident avec ta caractéristique ...) :

* quand la cellule photovoltaïque n'est reliée à aucun circuit ou est reliée à un circuit ouvert, c'est-à-dire quand elle ne délivre aucun courant (I = 0), la tension Uco à ses bornes n'est pas nulle. On parle d'une tension à vide non nulle

* de même, si la cellule est court-circuitée (par exemple reliée à elle-même par un fil), l'intensité du courant Icc n'est pas nulle

La cellule photovoltaïque est donc un générateur et non un récepteur.

Bonjour,
Merci beaucoup de m'avoir répondu mais je ne comprends pas trop le deuxième point abordé... est ce que ce que vous dites est en rapport avec la caractéristique ? De même comment la tension à vide non nulle montre que c'est un générateur et non un récepteur ? Car ils disent bien "avec l'allure"...

Bonjour,

Il faut que tu raisonnes par rapport à ton cours : Les générateurs

Un générateur "classique" a pour caractéristique U = E - r.I

si I = 0 (= circuit ouvert), alors tu retrouves la f.e.m U = E

Et si U = 0 (court-circuit) alors E - r.Icc = 0 <=> Icc = E/r

Par analogie, tu retrouves des similitudes ...
