LES GÉNÉRATEURS

I. Généralités

1. Notion

Définition

Un générateur est un convertisseur d'énergie qui transforme en énergie électrique une autre forme d'énergie (chimique, mécanique, etc.).

2. Exemples

* La pile ou l'accumulateur : ils transforment une énergie chimique en énergie électrique. Leurs symboles sont :

pour la pile :

pour l'accumulateur :

* La dynamo ou l'alternateur : ils transforment une énergie mécanique en une énergie électrique.

* La cellule photovoltaïque convertit une énergie lumineuse (ou rayonnante) en électricité. Son symbole est :

3. Énergie perdue (ou dissipée) par effet Joule

Propriété

Toute transformation d'une énergie initiale en énergie électrique s'accompagne d'un dégagement de chaleur : il s'agit d'une puissance thermique dissipée par effet Joule

Cette dissipation a lieu aux bornes d'une résistance interne.

* Remarque importante : une source réelle de tension continue est caractérisée par sa force électromotrice (fém), notée $E$ (en volts), qui est la tension à ses bornes en circuit ouvert (I = 0 A) et sa résistance interne $r$ (en ohms) :

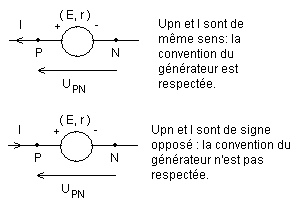

II. Convention d'orientation du générateur

Règle

Si la tension U aux bornes d'un générateur et l'intensité du courant I le traversant sont dans le même sens, alors le dipôle est en convention générateur.

III. Puissance et énergie électrique fournie par un générateur au circuit

La puissance électrique $P_e$ fournie par un générateur de tension $U_{PN}$ entre ses bornes et d'intensité $I$ la traversant est :

$\boxed{P_e = U_{PN} \times I}$
L'énergie électrique $W_e$ fournie par le générateur pendant la durée $\Delta t$ est :

$\boxed{W_e = P_e \times \Delta t = U_{PN} \times I \times \Delta t}$

IV. Loi d'Ohm généralisée et caractéristique du générateur

1. Caractéristique d'un générateur réel

Définition

Il s'agit de la représentation graphique de la tension $U_{PN}$ aux bornes dun générateur en fonction de l'intensité $I$ du courant qui le traverse : c'est la courbe qui caractérise le fonctionnement du générateur.

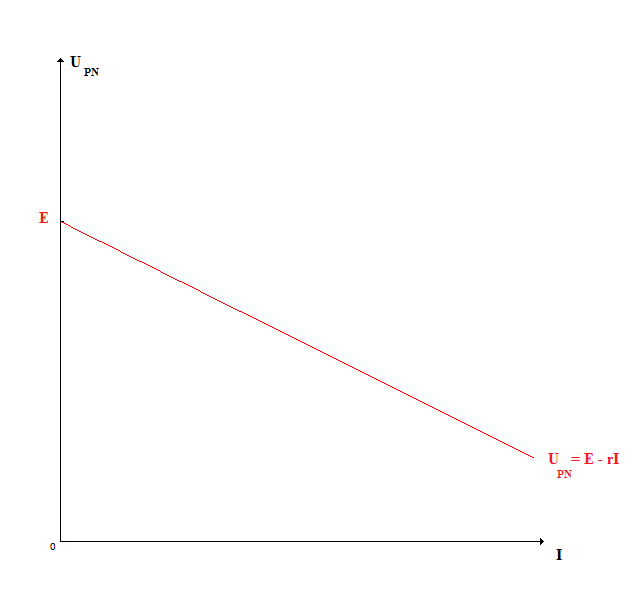

* La caractéristique de la pile est la suivante :

$E$ est une tension particulière : elle représente la force électromotrice du générateur (fém) en volts (V). C'est la tension aux bornes du générateur en circuit ouvert.
Le coefficient directeur de la droite est égal à la résistance interne du générateur. Elle est notée $r$ et son unité est l'ohm ( $\Omega$ ).
La pile est un générateur linéaire.

2. Loi d'Ohm généralisée

Loi d'Ohm généralisée

L'équation de la demi-droite obtenue est l'expression de la loi d'Ohm pour le générateur, soit :

$\boxed{U_{PN} = E - r \times I}$
$E$ est la force électromotrice (fém) en volts (V) ;
$I$ est l'intensité du courant qui traverse le générateur en ampères (A) ;
$r$ est la résistance interne du générateur en ohms ( $\Omega$ ).

3. Cas particulier : source idéale de tension

* Pour une source idéale de tension, la caractéristique est une demi-droite horizontale.

* L'alimentation est donc équivalente à un générateur de résistance interne négligeable et de fém E.

* Son symbole électrique est :

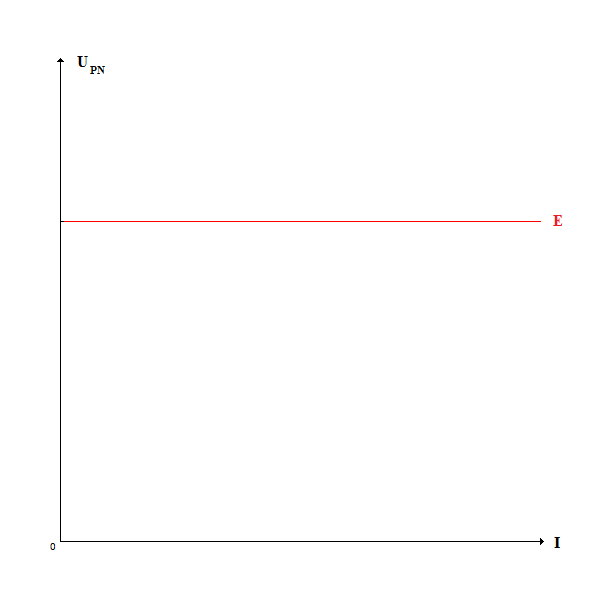

* Sa caractéristique est donc :

V. Bilan énergétique d'un générateur

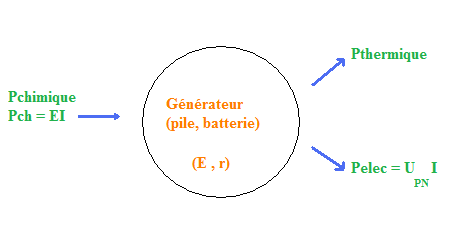

1. Bilan énergétique

2. Principe de conservation de la puissance

* Le principe de conservation de la puissance d'un générateur s'exprime de la façon suivante :

$\boxed{E . I = U_{PN} . I + r . I^2}$
$E$ force électromotrice du générateur en volts (V) ;
$I$ intensité du courant traversant le générateur en ampères (A) ;
$r$ résistance interne en ohms ( $\Omega$ ).

* Démonstration :

Selon la loi d'Ohm généralisée, on a $\boxed{U_{PN} = E - r . I}$ $(1)$

En multipliant chaque membre de $(1)$ par I, on a $U_{PN} . I = E . I - r . I^2$

Finalement, on obtient : $\boxed{E . I = U_{PN} . I + r . I^2}$ .

3. Rendement

Définition

Le rendement du générateur est le rapport entre la puissance électrique fournie et puissance chimique réçue par ce générateur (puissance coûteuse) :

$\boxed{\eta = \dfrac{P_{\text{élec}}}{P_{\text{chimique}}} = \dfrac{U_{PN}}{E}}$

4. Remarque

* Cette étude peut être réalisée en termes d'énergie.

* En effet, il suffit donc de multiplier chaque terme de puissance par la durée $\Delta t$ pour exprimer le bilan énergétique du récepteur $\Rightarrow$ le rendement reste inchangé.

Publié par T_P / reprise et mise à jour par gbm le 01-05-2020
