Un petit doute sur le Tracé d'une courbe
Bonsoir,
J'ai un petit doute à propos du tracé d'une courbe. J'ai une interro de phyique demain mais j'ai un petit souci avec une question. Il me demande de tracer la caractéristique d'un générateur de tension sachant qu'elle passe par les points U = 10V, I= 1A et U = 8 V et I = 3 A.
Je sais la tracer mais je dois bien tracer U = f(I) ?
Et pour un générateur de tension je trace I = f(U).
Merci d'avance pour vos réponses
Personne ?
C'est juste pour une confirmation...Merci beaucoup.
Svp c'est pour une interro cet aprem. Merci d'avance
On suppose que le générateur est équivalent à une FEM de valeur E en serie avec une résistance interne.
U = E - RI
10 = E - R*1
8 = E - R*3
--> R = 1 ohms et E = 11 volts

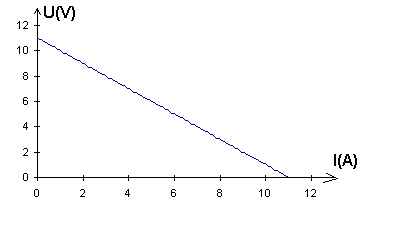

U = 11 - I
Il faut tracer la courbe U = f(I)
Remarque: si on donnait la valeur maximum de courant que le générateur de tension peut fournir, il faudrait limiter la courbe pour I dans [0 ; Imax].
Sauf distraction.
Ok merci bien. Je n'ai "plus" qu'à aller en interro. Merci bien. Et pour un générateur de courant, il faut représenter I = f(U). je suppose...
