Bonjour,
J'aurais besoin d'aide pour un DM de physique appliquée ou alors je vais m'arracher les cheveux ; il faut que je trouve la transmittance de ce filtre passe bande et la mettre sous la forme : T = K / ( 1 + jQ (f0 / f - f / f0)

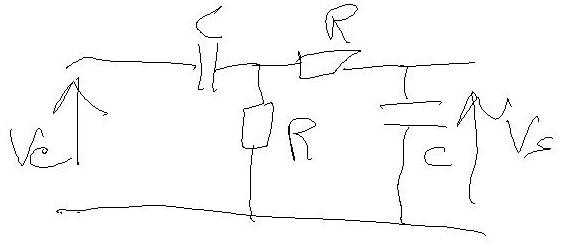

Voici la structure :
Merci D'avance
Arthur

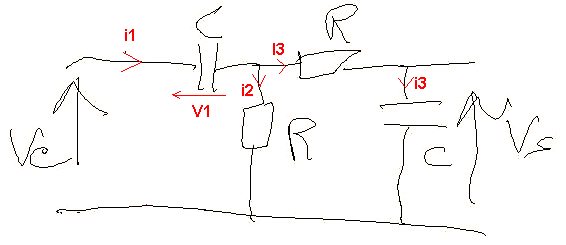

Ve = V1 + R.i2
i1 = i2 + i3
R.i2 = Vs + R.i3
i3 = C.jw.Vs
i1 = C.jw.V1
C.jw.V1 = i2 + C.jw.Vs
Ve = V1 + R.i2
R.i2 = Vs + R.C.jw.Vs
V1 = Ve - R.i2
C.jw.(Ve - R.i2) = i2 + C.jw.Vs
R.i2 = Vs + R.C.jw.Vs
i2 = Vs/R + C.jw.Vs
C.jw.(Ve - R.(Vs/R + C.jw.Vs)) = Vs/R + C.jw.Vs + C.jw.Vs
C.jw.(Ve - Vs - C.jwR.Vs) = Vs/R + 2C.jw.Vs
C.jw.Ve - c.jwVs + C².w²R.Vs = Vs/R + 2C.jw.Vs
RC.jw.Ve = Vs + 3C.jwR.Vs - C².w²R².Vs
Vs/Ve = jwRC/(1 - w²C²R² + 3jwRC)
Vs/Ve = 1/(3 - j.(1 - w²C²R²)/(wRC))
Vs/Ve = (1/3)/(1 - j.(1 - w²C²R²)/(3wRC))
Vs/Ve = (1/3)/(1 - j.(1/(3wRC) - wRC/3))
Vs/Ve = (1/3)/(1 - j.(1/3).(1/(wRC) - wRC))
Avec wo = 1/RC -->
Vs/Ve = (1/3)/(1 - j.(1/3).(wo/w - w/wo))
Vs/Ve = (1/3)/(1 - j.(1/3).(fo/f - f/fo))
-----
Sauf distraction. Vérifie
Un GRAND MERCI !!! Alleluia
Seulement voilà ta méthode me semble compliquée, ca serait possible de le faire avec Millmann plutot ? Ou loi des tensions dérivées ???
Merci encore
A +
