Bonsoir,
1) Il s'agit d'une modulation d'amplitude parce que c'est l'amplitude de l'onde qui varie et la fréquence est constante (f₀). L'amplitude varie entre k(1+m) et k(1-m).
2) Sans l'oscillogramme, je ne peux pas répondre... Mais la fréquence de modulation étant 1000 Hz, l'amplitude de l'onde porteuse est modulée à 1000 Hz. Donc il doit être facile de voir combien de périodes de 1000 Hz il y a sur l'écran... C'est par rapport à la période du 1000 Hz que l'on peut déduire le balayage.
3) On ne peut pas observer la période du signal porteur parce qu'elle est beaucoup plus petite que la période de la modulation.
Sur l'écran de l'oscilloscope, on doit observer une zone verte (en général, le spot est vert) modulée en amplitude par le 1000 Hz.

Merci pour ton aide.

L'oscillogramme est en noir et blanc donc je ne peux pas voir la zone verte mais toujours pour la question 3) on ne peut pas calculer la période avec f=1000Hz, f=1/T donc T=1/f donc T=1/1000 =1,0*10^-3s et est ce que ça serai pas ça la balayage ? parce que sur mon oscillogramme je trouve qu'on ne voit rien, les périodes sont trop rapprochées.
Est ce qu'on peut calculer le balayage ou on doit le voir absolument sur l'oscillogramme ??

Merci d'avance.

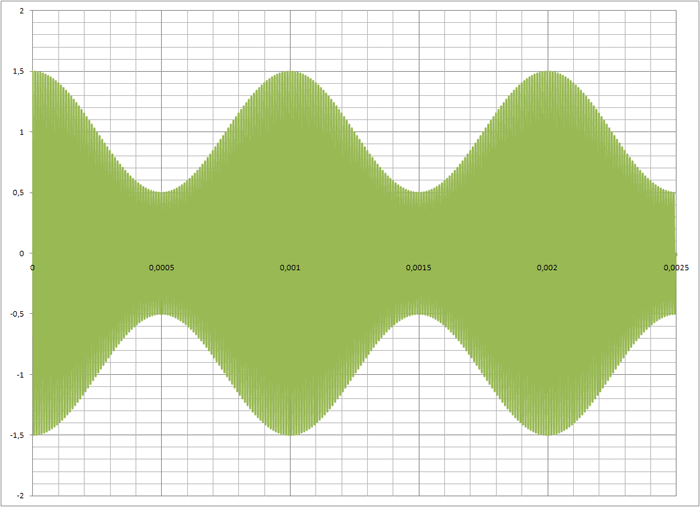

A part qu'il est en noir et blanc, l'oscillogramme doit ressembler à quelque chose comme sur le schéma.
Il faut bien voir que le signal observé est à la fréquence f₀ (₀ = 2f₀) du "signal porteur". Si la période de balayage est trop grande, on n'arrivera pas à distinguer les sinusoïdes du signal porteur et on aura une surface uniformément verte (ou blanche).
Seule, l'amplitude du signal porteur varie (==> est modulée) à la fréquence de modulation qui est du 1000Hz ici. "L'enveloppe" du signal porteur modulé est une sinusoïde à 1000Hz (==> T = 1 ms). Ceci permet de déduire la période de balayage.

Si on diminue la période de balayage, on peut commencer à distinguer le signal porteur en voyant toujours la modulation.

Oui l'oscillogramme ressemble au schéma.

D'accord donc le balayage est égale T=1ms ????

Ou il faut faire un autre calcul ??

Il faut compter le nombre de périodes de l'enveloppe (f = 1 kHz) sur l'oscillogramme.
S'il y a 2 périodes par exemple, le balayage total fait 2 ms.
Il doit y avoir 10 divisons horizontales, je pense... Donc ça fait 2 / 10 = 0,2 ms/div.

bonjour Marc35,

encore une fois j'aurais besoin de tes services... Pourrais-tu jeter un oeil à mon exercice, sur le forum supérieur intitulé équilibre d'un fluide dans un référentiel non galiléen et me dire que penses-tu de zmax...

merci d'avance
gero

Mais on ne peut pas compter les périodes sur l'oscillogramme, on les voit à peine, c'est comme sur le premier schéma que tu m'as envoyer (sur l'exo); oui il y a 10 divisions horizontales mais je ne voit pas comment on peut faire pour compter les périodes ??

Attention, ce n'est pas des périodes du signal porteur dont je parle...
Il s'agit de l'enveloppe du signal porteur modulé à 1000 Hz.
Sur le 1er schéma que j'ai envoyé, il y a 2,5 périodes...
Par comparaison, tu devrais y arriver.
Tu n'as pas de "scanner" ?

ça y est j'ai comprit !! Oui il y a bien 2 périodes alors sur mon oscillogramme donc le balayage est de 0,2ms/div


mais T = 2ms ?

car ensuite on me demande de chercher la longueurs d'onde lambda= c * T avec c = 3,0 *10^8 m/s

(oui j'ai un scanner mais j'ai comprit donc je pense que c'est bon !)

MERCI !!

S'il y a 2 périodes de 1000 Hz (T = 1/f = 1 ms), le balayage entier fait donc 2 ms. Comme il y a 10 divisions, ça fait 2 / 10 = 0,2 ms/div... effectivement...
Pour la longueur d'onde :
  avec c = 3,0.10⁸ m/s
Mais c'est la longueur d'onde de la modulation à 1000 Hz ou la  longueur d'onde du signal porteur ?
La longueur d'onde du signal porteur aurait davantage de sens à mon avis (à condition de connaître f₀).

j'ai f = 1000Hz mais au début de l'exercice on nous demande de calculer f0= 20*10^4 Hz en ayant calculer avant To avec l'aide d'un autre oscillogramme avec deux périodes, donc je pense que c'est celui-là qu'il faut utiliser.

Donc si j'utilise f0= 20*10^4 Hz j'aurais une longueur d'onde de :

= c/f = 3,0.10^8 * 20*10^4  = 1500 m (et c'est une des solutions proposées donc ça me paraît bien !!).



Merci beaucoup pour ton aide Marc35 !!!

Si f₀ = 200 kHz :

ça me paraît bien aussi ...

Merci beaucoup !!!
