Signaux d'un oscilloscope
Bonjour.
J'aurais besoin d'une précision sur deux grands types de signaux obtenus sur un oscilloscope et comment les afficher sur l'appareil.
Lorsque j'utilise un oscilloscope, pour mesurer des retards de temps mis par des ondes sonores par exemple, j'obtiens le plus souvent une sinusoïde.

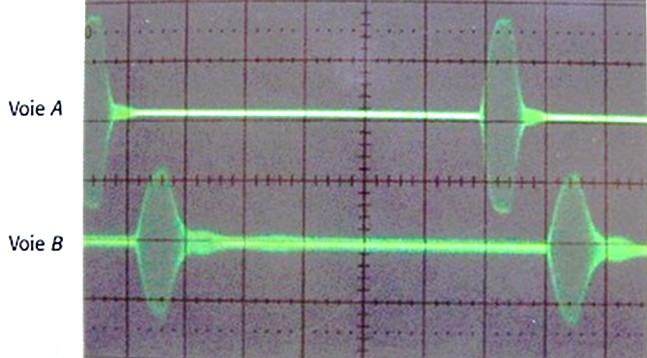

En revanche, je constate que l'on peut parfois obtenir un autre genre de signal (voir photo jointe) qui permet également de mesurer un retard. Je ne vois toutefois pas comment l'obtenir.
Connaissez-vous les réglages d'initialisation à mettre en œuvre afin d'obtenir ce type de signal ?
Un grand merci par avance pour vos réponses.
Bonsoir ,
Pour mesurer un retard entre les voies A et B de votre oscillo , il faut que ce soit la même échelle de temps pour les 2 voies , en connaître la valeur ( par exemple 1 ms par division horizontale ) et il faut que les 2 voies soient synchronisées en temps , l'origine des temps doit être la même sur les 2 voies . Il reste à mesurer ou à apprécier , le décalage des motifs entre les 2 voies .
Justement, comment peut-on choisir l'origine des temps pour qu'elle soit identique dans les deux voies ?
