Bonjour,

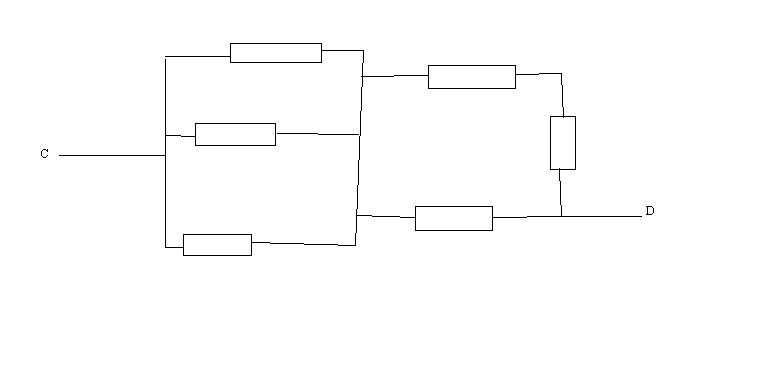

Il manque le schéma du circuit. Cliques sur Img en bas du cadre où taper le texte (au dessus d'Aperçu) et tu suis les instructions pour introduire ton schéma.

Re,
désolé pour le double post je suis nouveau et vu que je ne pouvais éditer mon ancien message car je n'avais pas publié mon image j'ai créer ce deuxième message

Salut!

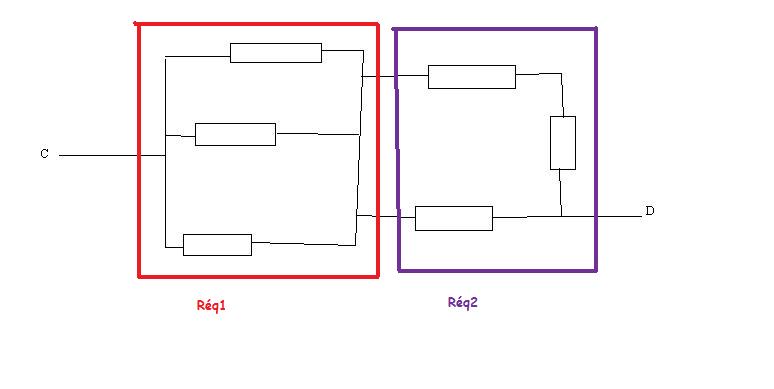

Tu as la première valeur équivalente Réq1 où dans cette portion de circuit tu observes des nœuds ce qui ici connote un circuit en parallèle (=dérivation).
Dans la portion violette tu peux établir une seconde résistance équivalente Réq2 : il n'y a pas de nœuds donc les dipôles sont en séries.

Re, merci pour tes explications
En fait ce qui me gêne c'est pour Req1 on a les trois fils qui vont tous au point C alors que de l'autre côté les deux fils vont à deux endroits et non à un seul. Voila j'espère que tu pourras comprendre ce que je veux dire car pour moi_ par exemple si on a n résistances en parallèle on a un point C et un point D de chaque côté et les résistances au milieu. Or ici le point D est plutot représenté part deux points et c'est ce qui me gène le plus.

Je comprends très bien. Néanmoins tu peux placer ces deux noeuds dans "les coins".
Donne-moi ta définition exacte d'un circuit en parallèle

Bonjour

fr.wikipedia.org/wiki/Circuit_en_parallèle

Salut geegee, je lui demandais la sienne car j'ai l'impression que ce n'est pas assimilé
