Résistance des matériaux : compression
Bonjour a tous ,
Voila j'ai cet exercice à faire mais je n'arrive pas du tout à trouver les bonnes formules pouvez-vous m'aider s'il vous plaît ?
Sinon voici l'énoncé :

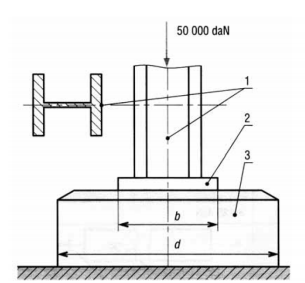

Le fer H, repéré 1 sur la figure, supporte un effort de compression de 50 000 daN.
Le fer est soudé sur un plat (en acier) carré de côté b repéré 2.
L'ensemble repose sur un support (en béton) circulaire de diamètre d posé à même le sol et repéré 3.
2.1) Calculer la section du fer H si la contrainte admissible de l'acier est de 11 daN.mm-2. (20%)
2.2) Déterminer le côté b du carré 2 si la contrainte admissible en compression du béton est de 0,33 daN.mm-2. (20%)
2.3) Calculer enfin le diamètre d du socle si la contrainte admissible à l'écrasement du sol est de 2,2 daN.cm-2. (20%)
Pour la question j'ai essayé S= F/contrainte
***Enoncé recopié remis sur le message initial***
Bonjour et bienvenue sur le forum,
Il faut déjà que tu recopies intégralement ton énoncé d'exercice (règle du forum).
Ensuite quelles sont tes pistes de réflexion ?
Thomas137
Bonjour je débute sur le site désolé, comment faire pour modifier le sujet ?
***Enoncé remonté***
Oui c'est la bonne formule !
Peux-tu tracer le diagramme N(x) représentant l'effort de compression le long de l'édifice ?
Qu'est-ce qu'une contrainte admissible ?
a tes questions :"Peux-tu tracer le diagramme N(x) représentant l'effort de compression le long de l'édifice ?
Qu'est-ce qu'une contrainte admissible ?"
je te répond que je ne sais pas du tout vu que je n'est presque aucun cours sur ça et cela fait 3 jours que je cherche mais je ne trouve rien
Ok, on va simplifier : N(x) = 50 000 daN tout le long de la structure donc chaque partie verra le même effort appliqué.
Si
Que vaut S à chaque fois ?
OK super merci beaucoup du coup entre temps je pense avoir réussi la 2ème en trouvant
b = F / contrainte
b =
50 000 / 0,33
b = V151515,15
b = 389,25 mm = 38,925 cm
par contre la question 3 je ne sais pas du tout ?
OK super merci beaucoup du coup entre temps je pense avoir réussi la 2ème en trouvant
S = b² = F / contrainte
=> b =
(50 000 / 0,33)
<=> b =
151515,15
<=> b = 389,25 mm = 38,925 cm [bleu]attention au nombre de chiffres significatifs[/bleu
