Bonsoir tous le monde.
En recherche d'exercice pour m'aider a mieux comprendre je suis tombé sur celui la.
Et je bloque, pourtant c'est censée être de mon niveau.
Ainsi je me demandai si une gentille âme pourrais m'aider.

Un arbre plein de diamètre d et de longueur 2m, relie un moteur à
un récepteur par l’intermédiaire de 2 accouplements. La puissance
transmise est de 20 kW à 1500 tr.min
[L’objectif de l’étude est de déterminer le diamètre d nécessaire si on
impose une contrainte maxi admissible de 80 MPa.]

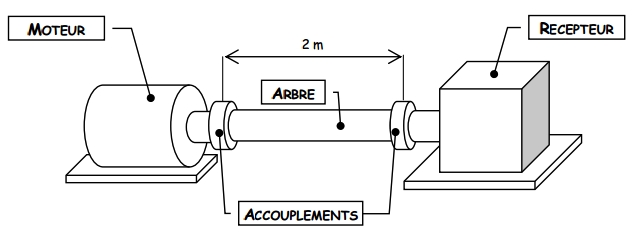

(je vous mets l'image)


1. A quel type de contrainte l’arbre de transmission est-il soumis ?
2. Calculer le moment de torsion Mt que subit l’arbre.
3. Après avoir mis en place la condition de résistance, déterminer le diamètre d minimal
de l’arbre nécessaire pour qu’il résiste au moment de torsion.
4. Sachant que le module d’élasticité transversal de l’arbre est G = 75 MPa, calculer
maintenant l’angle unitaire de torsion si celui-ci possède un diamètre de 20 mm.
5. Calculer maintenant l’angle de torsion entre les deux accouplements lorsque l’arbre
tourne à plein régime.
