salut:
tu dois donner la valeur de la résistance ainsi que le shéma du montage tout en indiquant l'endroit des  voies de l'ossiloscope YA et YB.

Bonjour 122155,

Oui, j'ai oublié de mentionner les données:

R= 2.2 kOHM et C=90nF

le shéma du montage tout en indiquant l'endroit des  voies de l'ossiloscope YA et YB.
Oui ça , j'ai su faire.

tu dois dire tout simplement YA aux bornes du condensateur ou de la résistance.

La voie A est aux bornes du condensateur.
La voie B est aux bornes de la résistance.

tu indiques quelle la courbe visualisée sur YA (le signale triangulaire ou rectangulaire)et celle visualisée sur YB .

Normalement, la tension Uc ne correspond pas à la courbe rectangulaire car j'ai du mal à imaginer comment le fait d'emmagasiner les charges électriques peuvent être stables pendant quelques secondes puis diminuent brutalement ou augmentent brutalement. Logiquement, la tension Uc diminue progressivement au cours du temps pour atteindre la valeur minimale et augmente progressivement pour atteindre la valeur maximale.Donc elle correspond à la courbe triangulaire.

ça dépend de l'alimentation utilisée .le générateur qui alimente le circuit .

le shéma n'a pas été donné?

Exactement "ça dépend de l'alimentation utilisée .le générateur qui alimente le circuit" . C'est pourquoi que je suis un peu perdue dans cet exercice.
Dans l'exercice, ils ont dit " On réalise un circuit RC que l'on soumet à une tension triangulaire"

Que dois-je faire? Faire le calcule à partir des données et la relation (1) peut peut-être m'aider à répondre à cette question.

Ah si le schéma a été donné.
Je vois qu'il y a un générateur dans le circuit composé de résistance et de condensateur. le branchement de l'oscilloscope est entre la résistance et le condensateur.

c'est simple    utilises la relation :
u_R=R.i     puis calculs la valeur de i qui est : à partir de la courbe rectangulaire .
puis utilises la relation :
=C  .u_C/t
en utilisant la courbe triangulaire étant =son coefficient directeur.

D'accord.
Avant tout, comment savez-vous Uc correspond à la courbe triangulaire? Et que Ur a celle rectangulaire?

Ah, c'est donné dans l'exercice "On réalise un circuit RC que l'on soumet à une tension triangulaire". C'est bien ça.


D'accord pour calculer i.
On a i=Ur/R avec Ur= ? (comment je calcule Ur  à partir de la figure? ) et R=2.2*10^3 ohm

utlises la sensibiltié verticale de la voie yb   50mV/cm

attention :
le signale triangulaire représente uR
alors que le signal rectangulaire représente Uc.

voilà:

Pour la tension Ur,

sensibilité verticale de la voie B est de 0.1V/div

Donc Ur= 4*0.1
soit Ur=0.4V

i=Ur/R
i=0.4/2.2*10^3
i=1.8*10^-4


Pour la tension Uc,

je cherche d'abord le coefficient directeur de la courbe triangulaire:

ici ce n'est pas facile, je vais prendre un segment de la courbe (la courbe descendante).

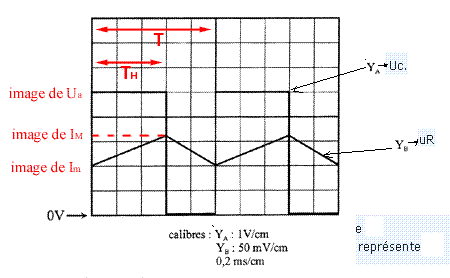

attention :
le signale triangulaire représente uR
alors que le signal rectangulaire représente Uc.

Comment vous le savez?

Comment puis-je savoir que c'est :
le signale triangulaire représente uR
alors que le signal rectangulaire représente Uc.

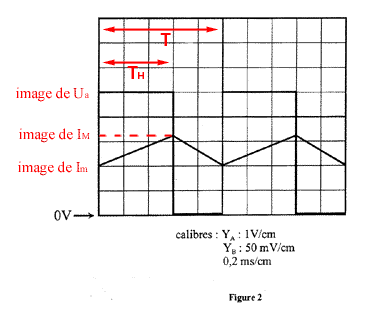

Oui, la figure, je l'ai prise de l'internet juste pour vous montrer les signaux obtenus (pareil que dans mon exercice) mais seulement la sensibilité et la base de temps données diffèrent.
Dans mon exercice, il y a:

On obtient l'oscilloscope de la figure ci dessous avec les réglages:
- base de temps 5ms/div
- sensibilité verticale de la voie A et de la voie B: 5V/div et 0.1 V/div.
- entrée B inversée

dans l'énoncé il y'a :
sensibilité verticale de la voie A et de la voie B: 5V/div et 0.1 V/div.
alors que sur le graphe on a :
yb    50mV/cm
ya    1V/cm?????????

Hummmm,

J'ai trouvé par hasard cet exercice sur internet. Je vous passe le lien:
*** lien effacé ***

Allez à l'exercice 24 page 169

C'est exactement le même. En plus il y a la réponse.

Edit Coll

Bonjour,

chimio-TermS >> Un problème = un topic !
Si je regroupe maintenant, on ne comprendra plus rien.
