bonsoir donc voila je vous ai mis le shema pas super mais bon ca aide toujours
voila l'énoncé:un régulateur (RIT) est alimenté par un génerateur et débite un courant sur une charge de résistance R.On mesure les tensions d'entrée et de sortie(UE=17V, US=12V) et les intensités IS=0.50A et i=1mA.
1a-quelle est la puissance dissipée dans R ? Pe=US*IS=6watt
b-calculer R. pe= US*2/R=144/6=24ohm
2-en utilisant la loi des noeud calculer IE.conclure.i=IS+IE
IE=IS-i
=0.50-0.001
=0.499A
3-calculer le rendement du régulateur.
j'ai pas du tout compris cette question.voila
ca me semble vraiment simple pour un exercice sensée etre compliquée donc j'ai du me tromper quelque part.j'espère que vous pourrez m'aider merci d'avance.
ps:pour US et UE les fleches vont vers RIT
bonsoir j'ai un exerice de physique à faire et je voulais savoir si mes réponses étaient justes.

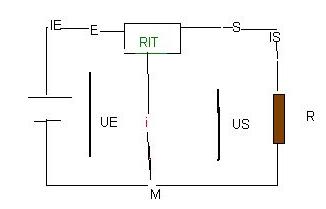

voila je vous ai mis le shema pas super mais bon ca aide toujours.
l'énoncé:un régulateur (RIT) est alimenté par un génerateur et débite un courant sur une charge de résistance R.On mesure les tensions d'entrée et de sortie(UE=17V, US=12V) et les intensités IS=0.50A et i=1mA.
1a-quelle est la puissance dissipée dans R ? Pe=US*IS=6watt
b-calculer R. pe= US*2/R=144/6=24ohm
2-en utilisant la loi des noeud calculer IE.conclure.i=IS+IE
IE=IS-i
=0.50-0.001
=0.499A
3-calculer le rendement du régulateur.
j'ai pas du tout compris cette question.voila
ca me semble vraiment simple pour un exercice sensée etre compliquée donc j'ai du me tromper quelque part.j'espère que vous pourrez m'aider merci d'avance.
ps:pour US et UE les fleches vont vers RIT
** image effacée **
*** message déplacé ***
Edit Coll
Bonsoir,
IE = IS + i
IE = 0,501 A
Puissance fournie: P = UE * IE = 8,517 W
rendement = 6/8,517 = 0,70 soit 70%
