Pouvez vous m'aider s'il vous plaît

Bonjour,

A l'oscilloscope on peut repérer que la charge ou la décharge est complète à partir de l'instant où la courbe représentative devient horizontale.

En général, on considère que la fin de charge ou de décharge se produit à partir de la date t=5

Okay d'accord et comment peut on faire si dans un circuit il y avait une voie A qui mesure le condensateur et une autre voie B qui mesure la resistance et le reste il ya le generateur
Comment peut on faire sans changer aucun branchements de mesurer le generateur aux bornes AB
Y a t il un bouton precis ?

Désolé, je ne comprends pas.
Un schéma peut être ?

Désolé j'ai essayé de poster une image mais ça ne marche pas
C'est un circuit en série composé en série d'un condensateur une résistance et un générateur
Il ya une voie entre YA et la masse qui mesure le condensateur C et une autre voie entre YB et la masse qui mesure la resistance
Comment peut on sans changer aucun branchement de pouvoir mesurer la tension aux bornes du generateur

Utiliser la loi des mailles ?

C'est quoi la loi de mailles ?

Je n'aime pas travailler sur les énoncés que je juge vagues et incomplets.
Je me déclare donc incompétent pour te répondre et je laisse d'autre intervenants plus futés que moi pour reprendre ce topic.
Bonne continuation.

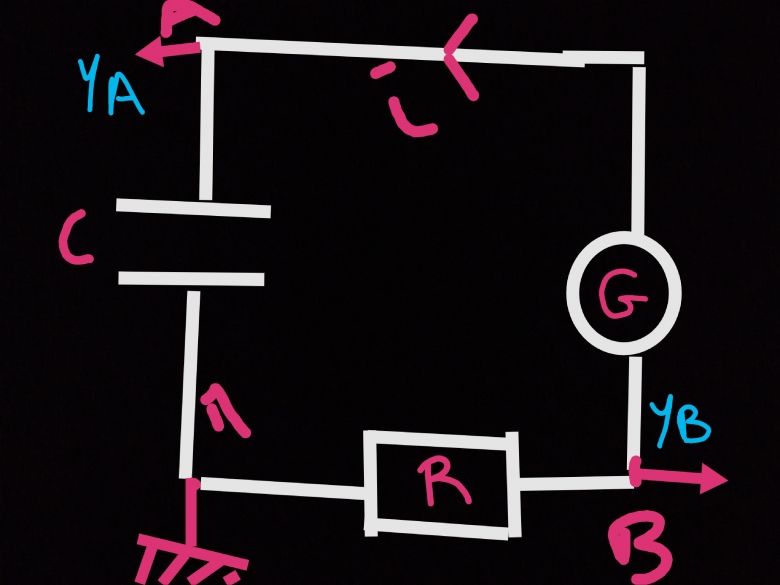

Voilà j'ai pu dessiner un schéma un main levé
Ça aidera ?

C'est le schéma

Pouvez-vous m'aider
Cordialement

A une date " t " quelconque :
u_G = |u_C| + |u_R|

Lorsque la charge du condensateur est terminée :
i = 0 donc u_R = R*i = 0  et u_G = |u_C|

Si le générateur est considéré comme parfait u_G reste le même pendant toute la durée de la charge.

D'accord mais la question était celle ci

Bonjour,

Si c'est une question de TP, vous avez peut-être un oscilloscope évolué qui est capable d'afficher VA-VB (il n'a pas besoin d'être très évolué).

Du fait de la position de la masse, l'oscilloscope mesure (par exemple) la tension u_C ( entre A et M ) et la tension - u_M ( entre B et M)
Pour mesurer simultanément u_C et u_M on enfonce un bouton inverseur .
L'oscilloscope donne alors  u_C et u_M à la place de u_C et -u_M

C'est pour cette raison que j'ai pris la précaution d'utiliser des valeurs absolues.

J'ai déjà indiqué comment mesurer u_G sans modifier les branchements.
Il suffit d'attendre la fin de la charge du condensateur et de mesurer u_C
En fin de charge u_G = u_C

D'accord merci beaucoup

Passe une bonne journée
