merci d'avance à tous ceux qui m'aideront

Bonsoir,

Ci-contre un article qui pourrait t'aider

c'st gentille mais ce site je l'ai déjà vu et je n'y est rien compris

Bonjour,

pourriez-vous donner plus d'infos?

Avez-vous éventuellement une courbe?

Si, oui pouvez-vous la joindre?

Oui j'ai deux courbe mais je ne sais pas les joindre comment puis je faire car je n'y arrive vraiment pas

Bonjour,

Clique dans le bandeau supérieur sur le bouton FAQ. Tu trouveras ta réponse à la question Q05

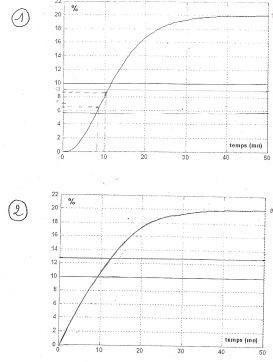

voila pourriez vous m'aider pour la question 3 a et b pour les deux premiers modèles au dos et aussi pour la question 4



*** image conservée ; énoncé effacé ***



Edit Coll : si tu veux de l'aide, merci de faire l'effort de recopier ton énoncé sur le forum

car la je bloque vraiment merci d'avance pour votre aide

Bonsoir,

Voilà tout ce que je peux dire.

La méthode s'applique à un système du 1er ordre avec retard.

La méthode consiste à déterminer les paramètres K : gain statique, T temps mort d'identification, constante de temps en boucle ouverte

t1 correspond à 28% de la réponse
t2 correspond à 40 % de la réponse.

Retard T =2,8t1-1,8t2

Constante de temps 5,5(t2-t1)

1=S0+28 %+S=0+28/100*22=6.16
2=S0+40 %+S=0+40/100*22=8.8  pour 40 et 28
mais une fois que je l'ai trouve comment je fait pour les placer sur le graphique afin que je trouve t1 et t2 pour ensuite appliquer les formule que vous m'avez donné

Bonsoir,

Sur la courbe qui donne la grandeur de sortie, il suffit de prendre les 28% et 40% de la grandeur donnée en ordonnée. On obtient respectivement pour chaque point t1 et t2 en abscisse.

donc c'est 28 de 22%
et pareil pour 40 %

C'est cela qu'il faut faire
