[QCM] Intensité et Tension
Bonjour ,
Voilàa j'ai fais des exercices avec ma prof de Physique pour un concours et en rentrant j'ai vu que ce n'était pas les mêmes réponses que celle apporté par le corrigé j'aimerais avoir des explications svp

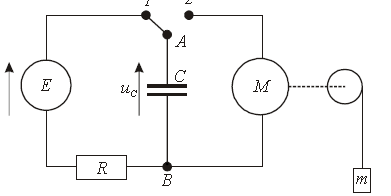

On considère le circuit ci-contre, constitué des dîpoles suivants : un générateur idéal de tension de force électromotrice E, un condensateur de capacité C, un résistor de résistance R, un interrupteur double position et un moteur M couplé mécaniquement à une poulie à laquelle est suspendue une masse m.
Données : E = 50V R =40
; C=100
F
m = 100g l'accéleration de la pesanteur g = 10 m.s-2
Dans un premier temps, l'interrupteur est basculé en position 1.
a) Lorsque le régime permanent est établi, l'intensité du courant dans le condensateur est nulle.
Pour moi c'est faux mais dans le corrigé c'est marqué vrai..
b)En régime permanent, la tension aux bornes du condensateur est Uc = 50V
La réponse est vraie
En fait ce que j'aimerai savoir c'est en général comment sa se passe avec les tensions et intensité .. Genre si sa change quelque chose quand on change de position à l'interrupteur s'il y a une résistance dans une des positions. Ou de savoir quand l'intensité ou la tension est nulle .. Toutes ses petites questions qu'il y a dans le concours mais qu'on ne traite pas vraiment pour la préparation au BAC ..
Merci beaucoup Je posterai un autre exercice au cas où peut être ..
![[QCM] Intensité et Tension](img/forum_img/0256/forum_256936_1.PNG)
salut
Tu as dû voir dans ton cours comment se passe la charge d'un interrupteur. Quand le position est basculé en position I, l'intensité circule dans le circuit avec le condensateur, celui-ci se charge jusqu'à être chargé. Tu as dû apprendre que en régime permanent, quand un condensateur est totalement chargé ou déchargé, il se comporte comme un interrupteur ouvert : donc l'intensité dans le circuit est bien nulle.
Puisque l'intensité est nulle, alors la tension aux bornes de la résistance est nulle (d'après la loi d'ohm) donc on a directement E = Uc = 50V
Ah mince je pense à t=0 où i = E/R et j'avais aussi dans la tête la courbe de U avec le régime permanent.. Je confonds tout :S
Alors pour une charge, on observe une exponentielle croissante avec quand c'est en régime permanent Uc=E et i est une exponentielle décroissante et à la fin i = 0 ?
Et pour une décharge Uc est une exponentielle décroissante et imax est égale à -E/R ?
pour une décharge, i devient brusquement négatif et ensuite augmente jusqu'à 0 (donc décroit en valeur absolue)
Donc si on passe de position 1 à 2 ( position 1 : charge avec générateur et position 2 : décharge ) On a directement i nul et Uc max nul aussi ?
si on passe en position 2, le condensateur se décharge dans le moteur. Donc Uc va décroitre jusqu'à 0 et i part de -E/Rmoteur jusqu'à 0
Okay merci je crois avoir compris le condensateur .. Est ce que je peux mettre un autre exercice avec une bobine pour que tu m'aides encore si sa te dérange pas ? :S
