[QCM] Circuit électrique
Bonjour, je passe le concours FESIC la semaine prochaine et j'ai quelques difficultés dans la résolution de problèmes sur l'électricité..
Une bobine de résistance r = 10
et d'inductance L=100 mH est traversée en régime permanent par un circuit d'intensité I = 1 A.
a) En régime permanent, la tension aux bornes de la bobine est égale à 10 V
Sa c'est facile U=rI donc c'est vrai
A l'instant t=0, la bobine est mise en court-circuit, par la fermeture de l'interrupteur K.
b)A t=0+ juste après le court circuit, l'intensité dans la bobine est nulle
C'est Faux mais je ne comprend pas pourquoi.. et le court circuit c'est comme la bobine est en dérivation ??
c) A t=0+ juste apès le court-circuit, la tension aux bornes de la bobine est nulle
C'est vrai mais je ne comprend toujours pas pourquoi..
d) A un instant t > 0 on peut écrire L* di/(dt) = 0 i étant le courant circulant à cet instant t dans la bobine
C'est faux mais c'est pareil je ne comprend pas .. En fait je ne comprend pas la logique d'un circuit éléctrique si vous pouviez m'éclairer cela pourrait être sympa merci

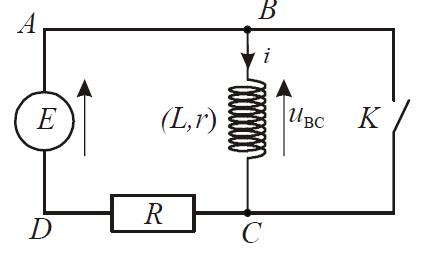

![[QCM] Circuit électrique](img/forum_img/0256/forum_256857_1.PNG)
Bonjour,
b)A t=0+ juste après le court circuit, l'intensité dans la bobine est nulle
C'est Faux mais je ne comprend pas pourquoi.. et le court circuit c'est comme la bobine est en dérivation ??
Quand on ferme l'interrupteur K, on a un courant permanent de 1 A dans la bobine.
Lors du court-circuit, tout le courant passe dans l'interrupteur (supposé de résistance nulle). Mais le courant ne peut pas s'interrompre instantanément dans la bobine (à cause de l'énergie magnétique emmagasinée dans la bobine (1/2)LI2 ).
c) A t=0+ juste apès le court-circuit, la tension aux bornes de la bobine est nulle
C'est vrai mais je ne comprend toujours pas pourquoi..
L'interrupteur (résistance = 0) court-circuite la bobine : court-circuit ==> tension nulle
d) A un instant t > 0 on peut écrire L* di/(dt) = 0 i étant le courant circulant à cet instant t dans la bobine
L'expression de la tension aux bornes de la bobine est L di/dt + ri.
C'est L di/dt + ri = 0 donc L di/dt = -ri
0Oui merci beaucoup mais comme Uc = L di/dt + ri et comme on a dis dans la c) que la tension était nulle elle l'est toujours non ?
La tension aux bornes de la bobine L di/dt + ri est toujours nulle puisque la bobine est court-circuitée par l'interrupteur.
C'est L di/dt + ri = 0 mais pas L di/dt. Dans la question d, il est question de L di/dt = 0 (ce n'est pas la tension aux bornes de la bobine).
