puissance totale dissipée dans les résistances ?
Bonjour,
"

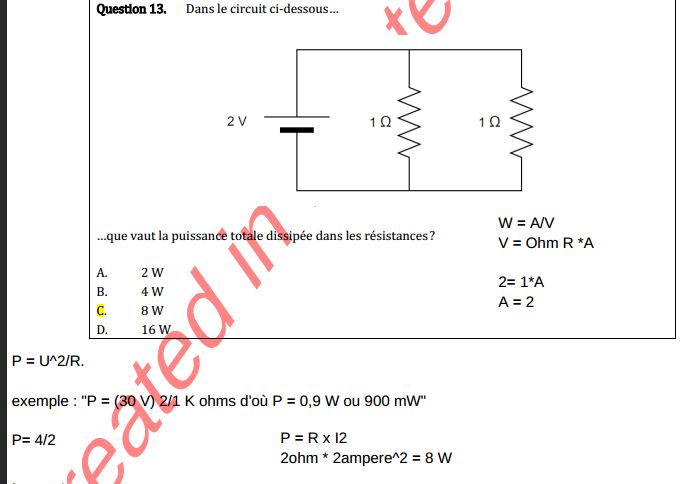

Dans le circuit ci dessous que vaut la puissance totale dissipée dans les résistances ?
A. 2 W
B. 4 W
C. 8 W
D. 16 W
"
on est d'accord que En électricité l'intensité I (en Ampères A) .la résistance, (en Ohms Ω) et la tension U (en Volts V) sont reliés par la loi d'Ohm définie par la relation suivante : U = R × I
Je ne suis pas tout de suite tombé sur la bonne réponse qui se servait de la formule :
Puis : U= Ohm R *I
2= 1*I
I= 2
puis P = R x I2
2ohm * 2ampere^2 = 8 W
-C'était bien les bonne formules à choisir , ce n'est pas un hasard que je sois tombé sur la bonne réponse ?
-Enfin, ce qui "m'étonne" c'est que les résistance ne s'additionnent pas, il y en a deux de 1 ohm et pourtant on garde 1, je ne sais plus où j'avais lu que ce ne s'additionnait pas ou quelque chose du genre.
Merci
Bonjour
Même si cette façon d'écrire les équations en utilisant les symboles des unités ne se fait pas en France, ton corrigé utilise la bonne méthode : puisque la tension U=E est commune aux deux résistances, parmi les trois formules possibles de la puissance dissipée par effet Joule :
il faut ici privilégier la troisième. Puisque la tension est commune aux deux résistances et que les puissances s'ajoutent :
A noter qu'il est aussi possible de commencer par calculer la résistance équivalente à l'association en parallèle des deux résistances :
D'où la puissance totale :
Bonjour
Même si cette façon d'écrire les équations en utilisant les symboles des unitésah oui par rapport à A W et V ^^ ne se fait pas en France, ton corrigé utilise la bonne méthode : puisque la tension U=E est commune aux deux résistances, parmi les trois formules possibles de la puissance dissipée par effet Joule :
D'accord mais c'est bizarre lorsque j'utilise P = RI^2 P = 2* 2^2 = 9 W ok .
Mais lorsque j'utilise les mêmes données avec l'égalité P= U^2/R = 2^2/2 = 2W ?? à moins quoi ce soit Re comme tu l'as calculé plus bas et du coup ca ferait P = 8 ?
il faut ici privilégier la troisième. Puisque la tension est commune aux deux résistances et que les puissances s'ajoutent :
D'accord cette formule permet au cas où les résistances ne sont pas les memes de connaitre la puissance éléctrique en watt du système
A noter qu'il est aussi possible de commencer par calculer la résistance équivalente à l'association en parallèle des deux résistances :
D'où la puissance totale :
d'accord je vois mais l'untilisation de E "L'énergie électrique consommée par un appareil est égale au produit de sa puissance P consommée par la durée t de son fonctionnement" ne nécessite pas une donnée niveau temps ?
Merci encore
Attention : ici E désigne la force électromotrice du générateur, pas l'énergie.Ici, on suppose le générateur idéal ; il fournit une tension égale à sa force électromotrice ; ici E=U...
Je pense que tu devrais sérieusement revoir les bases du programme d'électrocinétique. Ces documents pourront t'aider :
Généralités sur les récepteurs et les générateurs
Les générateurs
Les récepteurs
Attention : ici E désigne la force électromotrice du générateur, pas l'énergie.Ici, on suppose le générateur idéal ; il fournit une tension égale à sa force électromotrice ; ici E=U...
Je pense que tu devrais sérieusement revoir les bases du programme d'électrocinétique. Ces documents pourront t'aider :
Généralités sur les récepteurs et les générateurs
Les générateurs
Les récepteursMerci j'ai bien fait la différence (en l'occurence)entre le dipole actif et passif(la resistance) avec les:
.
* E' est une tension particulière du récepteur :
c'est une tension à partir de laquelle le récepteur laisse passer le courant ;
on l'appelle force contre-électromotrice (fcém) ;
son unité est le volt (V).
* Le coefficient directeur de la droite est égal à la résistance interne du récepteur. Elle est notée r' et son unité est l'ohm (\Omega).
2. DIPÔLE ACTIF
Définition
Le dipôle est dit actif : sa caractéristique est une droite qui ne passe pas par l'origine.
Et pour la resistance ci dessous:
IV. LOI D'OHM GÉNÉRALISÉE D'UN RÉCEPTEUR
Loi d'Ohm généralisée
C'est la loi qui régit U, la tension aux bornes du récepteur, avec I, l'intensité qui le traverse :
\boxed{\text{U} = \text{E}' + \text{r}' . \text{I}}
* Remarque : un dipôle ohmique (ou résistor) est un récepteur particulier : il s'agit d'une résistance.
* Or le dipôle ohmique a une caractéristique particulière :
* E' = 0 d'où \boxed{U = R \times I} : il s'agit de la loi d'Ohm.
Définition
Le dipôle ohmique est dit passif : sa caractéristique est une droite passant par l'origine.
Puis sur xxxxxxxxx:
INTENSITÉ DU COURANT
* Le courant électrique est le déplacement ordonné de porteurs de charges électriques :
des électrons dans les fils électriques ;
des ions dans les solutions électrolytiques (suite à la dissolution d'un solide ionique dans l'eau).
* Rappel : chaque électron porte une charge élémentaire \boxed{q = - e = - 1,6.10^{-19} ~ C}, ~~ \text{e} ~~ étant la valeur absolue de la charge élémentaire.
* Par convention, dans un circuit électrique, le courant sort de la borne "+" (ou "P") du générateur et entre par la borne "-" (ou "N"), tandis que les électrons circulent en sens inverse.
Définition
L'intensité du courant I qui circule dans un dipôle est égale à la valeur absolue de la charge électrique qui traverse, pendant une durée \Delta t, une section de ce dipôle :
\boxed{I = \dfrac{|Q|}{\Delta t} = \dfrac{N \times e}{\Delta t}}
I est en ampère(s) (A) ;
|Q| = N \times e est en coulombs (C), N étant le nombre de porteurs de charges traversant cette section ;
\Delta t est en secondes (s).
Ca faisait enfin le lien lien entre la chimie et la physique.
