Puissance électrique
Bonsoir à vous tous et je tiens à remercier Marc pour son aide qui m'a été utile.
Un générateur de courant continu (E = 265V,r=0,6
)alimente un moteur (E'=220V,r'=0,8)par l'intermédiaire d'une ligne comportant deux fils.Le courant dans le circuit est de 20A .
1.Calculer la tension délivrée par le générateur et la tension aux bornes du moteur.
2.En déduire la chute de tension en ligne.
3.Calculer toutes les puissances suivantes:
pour le générateur:puissance perdue par effet Joule du générateur;Puissance perdue par effet Joule de la ligne;Puissance perdue par effet Joule du moteur;Puissance absorbée par le générateur.
pour le moteur
uissance absorbée par le moteur;Puissance utile du moteur.
4.Calculer le rendement du générateur ,celui du moteur puis celui de l'installation complète.
Je vous remercie pour votre aide car moi je ne comprend rien à tous ça.J'ai 45 ans et l'école est très loin pour moi.
Bonsoir,
Pour la 1 :
Quelle est la formule qui donne la tension aux bornes d'un générateur ?
Quelle est la formule qui donne la tension aux bornes d'un moteur (ou d'un récepteur d'une façon plus générale) ?
Merci Marc de me donner un coup de main ,plutôt un grand coup de main mais je n'ai pas d'autres donnée.
*** message déplacé ***
Cela fait suite au topic auquel j'ai répondu ?
Pourquoi sur un autre topic ?
Mes questions avaient pour but de te faire répondre :
- pour un générateur : U = E - rI
- pour un moteur : U = E' + r'I
Cela doit être dans ton cours...
*** message déplacé ***
re bonsoir je ne sais pas du tout le faire ,je vais me coucher car je suis fatigué.Sur le cour je ne le vois pas du tout .Merci quand même et peut être à plus tard.
*** message déplacé ***

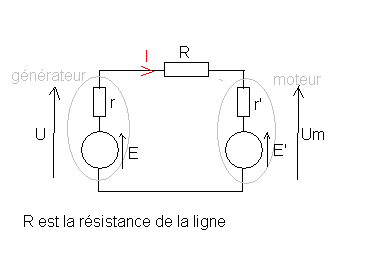

1)
Tension délivrée par le générateur: U
U = E - r.I
U = 265 - 0,6*20 = 253 V
Tension aux bormes du moteur : Um
Um = E' + r'.I
Um = 220 + 0,8*20 = 236 V
-----
2)
Chute de tension en ligne = U - Um = 253 - 236 = 17 V
-----
3)
Puissance perdue par effet Joule dans le générateur : r.I² = 0,6 * 20² = 240 W
Puissance perdue par effet Joule dans la ligne : 17 * 20 = 340 W
Puissance perdue par effet Joule dans le moteur : r'.I² = 0,8 * 20² = 320 W
Puissance aborbée par le générateur = E*I = 265 * 20 = 5300 W
Puissance aborbée par le moteur = Um*I = 236 * 20 = 4720 W
Puissance utile du moteur : E'*I = 220 * 20 = 4400 W
-----
4)
rendement générateur = Puissance fournie par le générateur / Puissance absorbée par le générateur
rendement générateur = (U*I)/(E*I) = U/E = 253/265 = 0,955 (soit 95,5 %)
rendement moteur = Puissance utile moteur/Puissance absorbée par le moteur
rendement moteur = 4400/4720 = 0,932 (soit 93 %)
rendement de l'installation = Puissance utile moteur/puissance absorbée par le générateur
rendement de l'installation = 4400/5300 = 0,87 (soit 83 %)
-----
Recopier sans comprendre est inutile.
Sauf distraction.
