Problème de physique
1) Le rayon lumineux incident ne peut pénétrer dans une fibre à saut d'indice que si l'angle " î " satisfait à la relation :
Sin î
(n0^2 - n1^2 )
1.1) Calculer la valeur maximale de l'angle " î " pour une fibre sachant que :
n1 = 1.45 et que n0 - n1 = 0.014
Comment je doit procéder ? D'abord je doit faire n1 - ( n0 - n1 ) pour trouver la valeur de n0 ? Merci d'avance de m'aider je vous en est fort reconnaissant
Je ne comprends pas ta question.
L'ouverture numérique d'une fibre optique est le sinus de l'angle d'entrée maximal de la lumière dans la fibre pour que la lumière puisse être guidée sans perte, mesuré par rapport à l'axe de la fibre. L'ouverture numérique est égale à où
est l'indice de réfraction du cœur, et
celui de la gaine ce qui conduit à un angle d'incidence maximal égal à
.
ArcSin(x) est la fonction inverse de sin(x)=a, c'est la valeur de l'arc x (donc de l'angle x correspondant) dont le sinus vaut a, elle fournit x en radian d'où la relation ArcSin(x)*180/Pi pour obtenir la valeur de x en degré . Fonction présente sur toute calculatrice scientifique....
Oui, mais cette notation n'est pas correcte. Elle et est une extension de la notation de la fonction réciproque. Cette notation est à éviter car elle est confusionnelle et
n'est pas égal à
mais à
.
Si tu vas là
www.calculatrice-scientifique.com/
c'est la touche asin et en plus elle te donne le résultat en degré
a la prochaine question on me demande :

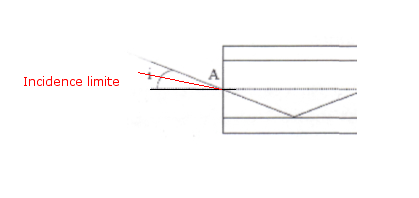

1.2 ) Pour que le rayon lumineux puisse pénétrer dans la fibre , l'angle " î " figurant sur le dessin serait t-il :
a) trop grand ; b) trop petit ; c) convenable ?????
je n'en ai pas, tu peux soit joindre ta figure sur ce site en document attaché au format jpg, gif etc.. soit tu m'envoie cela en message perso sur e-bahut (là tu peux joindre le document en PDF) où j'interviens aussi...
en pièce jointe sur le forum physique ou en pièce jointe sur ma messagerie perso, mais tu peux aussi le faire sur l'île, en bas de ta fenêtre réponse tu clique sur img, mais il faut que ta photo soit au bon format (jpeg, gif.. ) et que sa taille soit < 80 ko.
Je te remercie beaucoup Barbidoux pour tes conseils et de m'avoir aider j'espère que tu m'aidera encore si j'ai un souci je t'ai mis dans mes ami sur e-bahut !!! Bonne nuit merci encore
2) Le " zig-zag " des rayons lumineux à l'intérieur d'une fibre constitue ce que l'on appelle le mode de propagation . Pour une fibre à saut d'indice multimode , le nombre " N " de modes possibles est donné par la relation
N = 2
^2 a^2 ( n0^2 - n1^2 )/
^2
Calculer le nombre de modes pour une fibre de diamètre " a = 25 " en micromètres ) , avec les mêmes valeurs des indices " n0 " et " n1 " , et un rayonnement de longueur d'onde = 0.75 (
m )
A votre avis dois-je mettre tout en mètre ???? Merci de me répondre vous etes très reconnaissant
*** message déplacé ***
Si je convertie tout en mètre je trouve 895 c'est possible ou pas ???? Sachant que ( n0^2 - n1^2 ) = ( 0.014 + ( 2 * 1.45 ) )
*** message déplacé ***
Si quelqu'un pouvait me dire si c'est cohérent ou pas sa m'arrangerais bien , car je galère et je suis pas sur de moi ! Svp aidez moi je vous en supplie ^^ Merci
*** message déplacé ***
la FAQ du forum
votre niveau
site ( n0^2 - n1^2 ) n'est pas égal à ( 0.014 + ( 2 * 1.45 ) ) mais à (0,014*(0,014+2*1,54) et le résultat de ton calcul vaut :
( n0^2 - n1^2 ) n'est pas égal à ( 0.014 + ( 2 * 1.45 ) ) mais à (0,014*(0,014+2*1,54) et le résultat de ton calcul vaut :
Pas possible que sa soit sa car tu dit :
( n0^2 - n1^2 ) n'est pas égal à ( 0.014 + ( 2 * 1.45 ) ) mais à (0,014*(0,014+2*1,54)
alors que c'est 1.45 et pas 1.54
et dans ton opération tu met 0.154 et après 0.145 , on doit mettre 1.45 plutôt non ?
Exact j'ai fait deux fautes de frappe dans la relation que j'ai calculée. Voilà la nouvelle
2*Pi^2*(25*10^(-6))^2*(0.014*(0.014 + 2*1.45))/(0.75*10^(-6))^2=894,756
et son résultat qui devrait être correct maintenant....
