Bonjour,
J'ai un sujet de physique:
*** image externe supprimée***
J'ai fait la question A.1
a) Couplage triangle
b) j'ai fait le dessin
A la A.2 je n'arrive pas:
J'ai une formule:
Pa = Racine(3) x U x I x CosPHI
mais on ne peut pas trouver I car je n'ai pas le cosPHI du radiateur?
(les autres questions je ne peux pas les faire sans celle-ci)
Ai-je fait une erreur? Pourriez vous m'aider?
Merci =)
édit Océane : si tu veux de l'aide, merci de faire l'effort de recopier ton énoncé sur le forum
Excusez moi, voici le sujet =) (Je n'ai pas pu éditer monb premier sujet :S)
Une ligne triphasée 230 / 400 V - 50 Hz alimente l'atelier d'une menuiserie selon le schéma donné ci-contre.

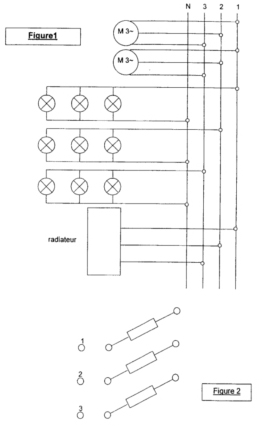

Cette installation électrique (figure1) est
composée :
-de deux machines à bois entraînées chacune par un moteur asynchrone triphasé, chacun absorbant une puissance électrique Pa = 6,2 kW et de facteur de puissance cos = 0,83.
-de trois lignes monophasées destinées à l'éclairage. Chacune des trois lignes est composée de 3 lampes à incandescence (ou à filament) 230 V; 100 W.
-d'un radiateur triphasé 230 / 400 V.
A. Etude du radiateur triphasé (figure 2)
Chaque élément chauffant de ce radiateur doit avoir 400 V à ses bornes. La puissance absorbée par ce radiateur est de 3 kW.
1. Couplage des éléments chauffants:
a/ Quel couplage doit-on réaliser ?
b/ Le dessiner sur la figure 2 et indiquer la connexion au réseau.
2. Déterminer la valeur efficace de l'intensité du courant dans chacun des fils de ligne.
3. Déterminer la valeur de la résistance de chaque élément chauffant.
4. Calculer la puissance réactive de ce radiateur.
B. Etude de l'ensemble de l'installation. (définie au début de l'énoncé).
1. En appliquant le théorème de Boucherot, calculer:
a/ la puissance active absorbée par l'ensemble de l'installation
b/ la puissance réactive absorbée par l'ensemble de l'installation.
2. Déduire pour l'ensemble de l'installation:
a/ la puissance apparente.
b/ l'intensité efficace du courant appelé dans un fil de ligne.
c/ le facteur de puissance.
Les figures
*** image placée sur l'***
Merci
