Salut tout le monde,voila un exercice ou j'ai un petit probleme sur 2 questions c) et d) j'ai la reponce, mais c'est le shema de l'oscilloscope que je ne sais pas comment faire ?

* en déplaçant le microphone sur un arc de cercle centré sur la fente, on observe que l'amplitude de l'onde reste constante.

* en éloignant le microphone de la fente on observe une diminution de l'amplitude de l'onde.( perte d'énergie)

comment faire le shema ?

Enoncé:

Une source lumineuse monochromatique, de longueur d'onde l, et ponctuelle est placée devant une fente de largeur a, sur l'axe de cette fente, à la distance d=20cm de la fente. Un écran se trouve à la distance D=50cm derrière la fente.

Question- Déterminer la largeur de la zone éclairée de l'écran (dans la direction perpendiculaire à SA) dans les deux cas suivants : l =600 nm et a=4,0 cm ; l =600 nm et a=0,10 mm.

Enoncé

Un haut parleur est placé devant une large planche percée d'une fente de largeur a=3,0 cm, dans l'axe de la fente. Le haut parleur est branché sur un générateur basse fréquence réglé sur la fréquence f=500 Hz.

Question
a) Y a-t-il diffraction des ondes sonores à la traversée de la fente ? Justifier la réponse.
b) Si oui, comment le phénomène se manifeste-t-il ?

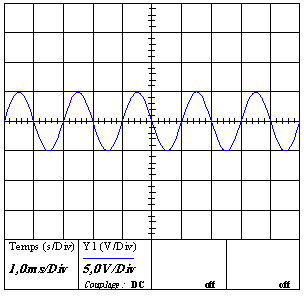

c) Derrière la fente, on place un microphone dont on relie les bornes à l'entrée YA d'un oscilloscope réglé sur la rapidité de balayage 1 ms/div. Faire le schéma de l'écran de l'oscilloscope sachant que, horizontalement, il comporte 10 divisions. On justifiera tous les points du raisonnement.
d) Qu'observe-t-on en déplaçant le microphone :+
* En restant à la même distance de la fente ?
* En s'éloignant de la fente ?

Données :Célérité des ondes sonores dans l'air : v=340m/s.
