PARTIE A : ondes ultrasonores

Posté par
kati01
12-10-08 à 19:11

bonjour , je suis en terminale S et je bloque sur cet exos  j'ai un dm a rendre et je suis en galère .. pourriez vous m'aidez s'il vous plait ? voici l'ennoncé

<< On etudie dans cette partie l'emission ultrasonore, dans l'air ,d'un dispositif concu pour vibrer mecaniquement à l'application d'un tension electrique sinusoïdale Ue; ce dispositif communique ensuite a l'air en contact ses vibrations, ce qui engendre un onde ultrasonore de même frequence f que Ue. Un recepteur detecte l'onde emise et produit a son tour une tension Ur de même frequence f, et son amplitude est proportionelle à la pression qu'exerce l'air vibrant sur la face du recepteur.

Données :
>  f=40kHz
>célérité des ondes sonores dans l'air à 25°C: Vair

Questions :

1)   calculer la longueur d'onde  de l'onde ultrasonnore produite.

2)Si la distance emeteur / recepteur est d, avec quel retard la detection s'effectue-t-elle par rapport à la date d'emission de l'onde ultrasonnore? calculer ce retard, en precisant son unité, pour une distance d=25cm .

3)proposer un appareil de mesure permettant de mesurer avec un bonne precision ce retard, et justifier votre choix.

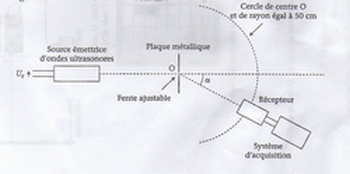

4) on interpose entre la source et le recepteur, une plaque méttalique comportant une fine fente verticale rectangulaire, dont la largueur est ajustable. Le detecteur est maintenu a une distance constante de 50cm de la fente, suivant un arc de cercle. Un systeme d'aquisition permet de mesurer la tension aux bornes du recepteur, suivant les valeurs données a l'angle

PARTIE A : ondes ultrasonores

Posté par
122155
re : PARTIE A : ondes ultrasonores 12-10-08 à 20:11

salut:
1)les ondes ultrasonores se propageent dans l'air  à la vitesse du son:v=340m/s.
donc la longueur d'onde  de l'onde ultrasonnore produite est donnée par la relation :
=v/f=340/40.103=8,5.10-3m=8,5mm.
2)pour une  distance emeteur / recepteur est d=25cm ,  le retard avec lequel la detection s'effectuepar rapport à la date d'emission de l'onde ultrasonnore est :
t=\frac{d}{v}=\frac{0,25m}{340m/s}=735s.
3)chronomètre élétronique possédant une cellule photoéléctrique qui détecte le son.
