Oscillations électriques
Bonjour ,
j'aurai besoin d'aide pour comprendre quelque chose .
On dispose au laboratoire une bobine d'inductance L et de résistance R,d'un condensateur de capacité C ,d'un génerateur basse fréquence et d'un oscilloscope récent qui affiche sur l'écran la valeur de la fréquence et de l'amplitude des tensions étudiées.
Tous est montés en série.
On observe sur l'écran de l'oscilloscope en Y1 la tension délivrée par le générateur et en Y2 la tension aux bornes d'une résistance Ro.
Je n'arrive pas à comprendre comment cette installation correspond à celle décrite .
salut
tu ne comprends pas quoi ?
les éléments sont tous là comme prévus

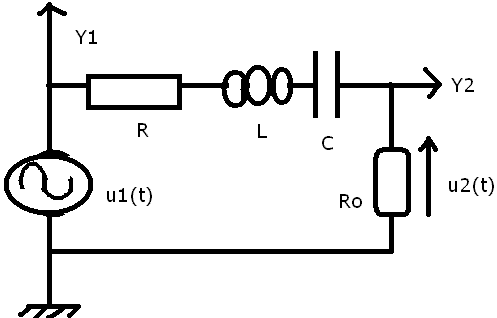

La sortie Y2 est positionnée de telle sorte qu'on mesure bien U2
et la sortie Y1 mesure bien la tension délivrée par le générateur
Bonsoir vous deux,
Il s'agit de prendre la tension ou différence de potentiel aux bornes de Ro.

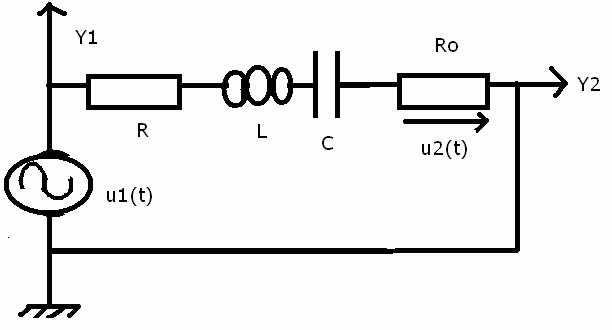

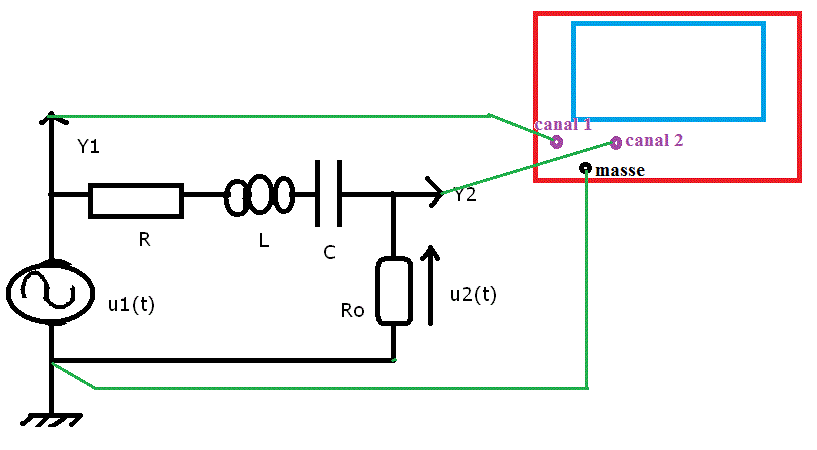

Dans ton dernier schéma où branches-tu la borne de l'oscilloscope qui doit être reliée à la masse ? ( Sauf entrée différentielle)
On va avoir un beau court-circuit de Ro.
Bonne soirée.
