a)le aclque doit etre placé dans le focal objet de la lentille c'est à dire à 10cm avant  la lentille
b)tan(a)=0,25/10
pour des petits angles tan(a)=a
donc a=2,5*10^-2 rad
c)Position:l'objet AB est situé à l'infini donc son image se trouve dans le plan focal image du miroir
A1B1 sera rejeté et se situra dans le plan focal ojet du miroir
dimension:je ne sais pas

e)je ne sais pas du tout

g)a'=1/10=0,1 rad   G=(0,1)/(2,5*10^-2)=4

h) je ne sais pas

s'il vous plait aidez moi

Bonsoir,

Tes propositions de réponse m'étonnent : tout ce que tu as fait est bon.

Or je ne vois pas du tout comment tu as pu répondre (correctement) à la question g sans avoir su faire ni la question c (la dimension de A₂B₂ image par le miroir plan de l'image A₁B₁) ni la question e

Enfin, la question h est tellement simple par comparaison à la question g que, là encore, je ne comprends pas.

Peux-tu t'expliquer ?

dans mo brouillon j'ai:
c) dimension :
trigonometrie
a=A1B1/40
A1B1=40*a=40*2,5*10^-2=1cm
e)l'objet doit etre situé dans le plan focal objet de l'oculaire.
donc à 20cm de l'axe du telescope

g)je ne sais pas

Il est excellent ce brouillon

Oui, A₁B₁ ou A₂B₂ = 1 cm

Oui, la lentille (pas "l'objet") doit être placée à 20 cm de l'axe optique du télescope parce que 10 cm + 10 cm = 20 cm

Je suis étonné que ton brouillon n'ait pas su diviser 40 cm par 10 cm pour retrouver 4

merci

h)a=A1B1/f1   a'=A2B2/f2 =A1B1/f1
G=a'/a donc G=f1/f2

Oui. Attention a'= A2B2/f2 = A1B1/f2

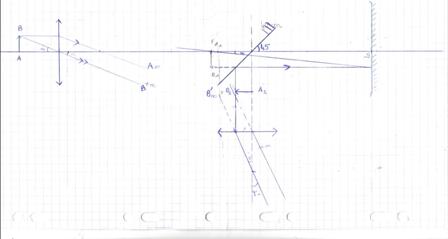

je ne suis pas sure de ma construction
c'est bon?

Oui. Je ne suis pas sûr que l'on te demande te dessiner aussi la flèche qui sert d'objet.

Cela fait un peu bizarre qu'elle soit si grande. La flèche fait 2,5 mm c'est-à-dire le quart de la longueur de A₁B₁ ou A₂B₂

Si tu tiens à dessiner cette flèche, source de lumière et objet, alors fais-la plus petite. Ainsi tu auras vraiment l'angle à la sortie de cette source de lumière = à l'angle des rayons qui arrivent sur le miroir principal du télescope.
Et on comprendra mieux le grossissement, car l'angle ' de l'image vue par l'oculaire est 4 fois plus grand que l'angle des rayons entrant dans le télescope.

Bonjour,
Je n'ai pas compris comment calculer les angles a et a' car il n'y a pas d'expressions littérales, ça m'aiderai à mieux comprendre.
Merci

A Non c'est bon je n'avais pas vu un message que l'indique. Merci

Bonjour,

Pour répondre à cette question b il faut tout d'abord avoir répondu correctement à la question a

Donc ?

la question a) j'ai reussi
a) Pour que l'image de Ab soit à l'infini, il faut placer le calque dans le plan focale objet de la lentille c'est-à-dire à 10cm.
b) angle a= AB/ (et la je ne sais pas comment désigner la distance focale de la lentille)

Distance focale d'une lentille convergente : f '

prends un indice qui ne soit pas utilisé ailleurs dans l'exercice, peut-être 0

f₀' = 0,10 m

D'accord merci beaucoup j'avais peur de marquer une bétise
et j'ai une dernière petite question qu'est ce que la dimension de l'image A1B1 donnée par le miroir concave (question c). C'est le premier exercice sur le téléscope que nous faisons et on a pas vu cette question dans le TP. Merci !

Considère un rayon qui passe par le sommet du miroir. Il est réfléchi avec un angle de réflexion égal à l'angle d'incidence ; et l'image se forme à une distance du miroir égale à la distance focale du miroir concave ; donc...

A Ok donc après on utilise la trigonométrie en s'aidant de alpha.
Merci beaucoup Bon Week End !

Eh oui... comme son nom l'indique en "optique géométrique" on applique les théorèmes et outils de la géométrie !

Je t'en prie. Bon week-end à toi aussi.
A une prochaine fois !
