Bonsoir, ton énoncé est complet ???

Comment ca ? Dans mon énoncé je ne dispose que de ce graphique donc oui je pense qu'il est complet.

On ne te donne pas d'amplitudes pour l'oscillo ?

salut:
l'énoncé est incomplet .
on doit te donner la base de temps (sensibilité horizontale).
comment a t'on obtenu ces courbres?
on doit savoir de quelle type d'onde s'agit -il.

A oui excusez moi j'ai oublie de mettre le debut de l'énoncé, je pensais qu'il n'y en avait pas besoin.

Sujet:

I-Onde Sonore

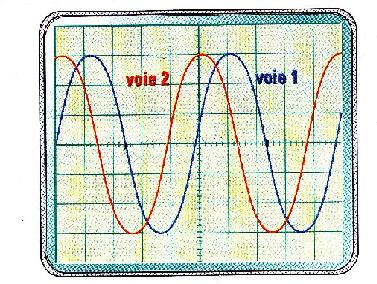

Avec deux microphones relies à un oscilloscope, on capte un son émis par un diapason en deux points différents. On obtiens alors l'écran si apres (image) , avec les reglages 0,1 V/cm sur les deux voies et 1ms/div sur l'axe des temps. La célérité di son dans l'air est 340 m/s

Voila maintenant il est complet pardon pour l'oublie

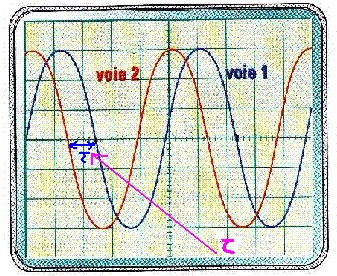

1)la  courbe qui  est en avance est celle qui se coupe la première avec l'axe des temps lorsqu'on se déplace  dans le sens positif ->.la courbe rouge est avance sur celle en bleu.

2)  L'onde sonore est alors diffractée => l'ouverture est de l'ordre de la longueur d'onde a=
d'après les courbes T=5div.1ms/div=5ms

v=340 m/s

sauf erreur de calcul.

Oui j'ai trouvé les memes resultats. Par contre sauriez vous comment je peux trouver l'expression mathematique de ces deux courbes sil vous plait.
Et merci

ce sont des fonctions sinisoidales .

u1m=3div.0,1 V/div=0,3V
T=5div.1ms/div=5ms=5.10^-3 s

d'apès les courbes à t=o u1=0  => => =>
d'ou:






donc :

sauf erreur de calcul.

Merci 122155 d'avoir pris le relais en mon absence

Merci beaucoup à tous les deux, en fait je n'avais pas encore vu cela dans le programme, mais comme c'est un exercice de BAC, je suppose que c'est normal que l'on ait pas encore tout vu.
Merci encore
