Je reposte l'énoncé :

On place le fond d'une cuve une plaque P de plexiglas transparent. On génère des ondes incidentes planes sinusoïdales de fréquence N=10 Hz. On a à gauche du dessin la profondeur h ; et à droite h'.
J'ai réussit à répondre à tout si ce n'est à ça :

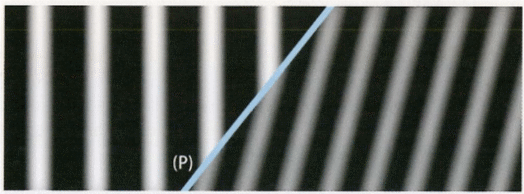

.On fait légèrement pivoter la plaque afin que son bord ne soit plus parallèle aux crêtes des vagues. Vu de dessus on observe alors la situation suivante :


Tracer la direction de propagation de l'onde arrivant sur la paroi (P), nommer le point I du port P où arrive cette onde.Tracer la direction de propagation de l'onde à partir de I dans h'. Qu'observez-vous ? Comment appelle t-on ce phénomène ?



Je ne sais pas si le phénomène et la réfraction ou la diffraction (je connais pas d'ailleurs la différence) et je pense devoir appliquer la loi de snell-descartes. Mais tout est désordonné dans mon esprit. Pouvez-vous me guider ?

A vous lire.

Bonjour,

Le phénomène que tu observes ici est celui de la réfraction. (Il est intéressant d'observer que la longueur d'onde est plus petite après passage dans le second milieu où la célérité de l'onde est donc plus faible)


La réfraction d'une onde peut-être décrite en optique ondulatoire à travers le principe de Huygens en constatant en effet que l'onde produite dans le second milieu peut être vu comme la superposition d'un nombre quasi infini d'ondelettes secondaires produites à l'interface. Par produites, j'entends par diffraction en chaque point de (P)..
