Bonjour ,
je bloque sur un exercice sur la modulation
On utilise un multiplieur avec deux entrées x et y et une borne e en plus de la sortie s. La sortie délivre un signal valant s=kxy+z
On envoie un signal sinusoidale de fréquence f et d'amplitude U1 en x et un signal sinusoidale de fréquence F de d'amplitude U2 en y. On relie l'entrée y à la borne e.
1/ quelles conditions y a t il sur F pour que y représente la porteuse ?
=>J'ai répondu que F doit être une fréquence très élevée
2/ Montrer que relier y à z revient a ajouter un décalage a x. déterminer son expression
3/k = 1/10 ; U1=2.0V ; U2=4.0V ; f = 500Hz et F=5.0kHz. Tracer le graphe.
=> je suppose que j'ai besoin de la réponse 2 pour tracer le graphe...
Merci
Bonsoir,
Je ne suis pas très sur de ta première réponse. Pour que y puisse porter x, il faut à moins avis que sa période soit plus grande que celle de x et donc F < f.
De plus la question est au pluriel, "quelleS conditionS", donc je rajouterai qu'il faut que l'amplitude et la fréquence F soient constantes !
Sinon, par un jeu d'expression je te laisse montrer que le décalage sur x vaut 1/k je crois.
Je comprend pour la 1ère réponse mais je bloque toujours sur la suite.
De quoi faut-il que je parte pour montrer que le décalage vaut 1/k ? Je n'ai pas vraiment de données dans l'énoncé...
la seule donnée que j'ai est que la sortie délivre un signal valant s=kxy+z mais je ne vois vraiment pas comment m'en servir ...
Je présume qu'il faut lire : s=kxy+e
si y = e --> s = kxy + y = y(1 + kx)
x = U1.sin(2Pi.f.t)
y = U2.sin(2Pi.F.t)

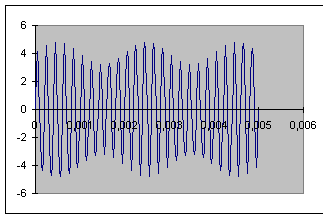

s = U2.sin(2Pi.F.t)*(1 + k.U1.sin(2Pi.f.t))
s(t) = 4.sin(10000.Pi.t)*(1 + (1/10)*2*sin(1000.Pi.t))
s(t) = 4.sin(10000.Pi.t)*(1 + 0,2*sin(1000.Pi.t))
-----
Si j'ai bien interprété l'énoncé.
Merci, je comprend mieux.
Après j'ai d'autres questions sur le taux de modulation mais j'arrive à y répondre.
En revanche je dois après donner l'expression de s sous la forme de 3 cosinus et tracer le spectre de s. Et la , j'avoue que j'ai de nouveau besoin d'aide
