miroir concave
Bonsoir !
Alors voila j' ai un exercice sur les image formée par un miroir mais j' ai un probleme avec les données qui me sont proposées .
La distance focale pour un miroir convergent = 200 mm
son diamètre = 100 mm
Un objet AB est perpendiculaire a l' axe optique principal et A se trouve sur ce dernier . On réalise son image A'B' sur un écran : A'B' est égal à 40 mm et A' se trouve a 280 mm du sommet du miroir
la premiere question : Il s'agit de faire un schéma a l' echele 1/4 avec le miroir le foyer F le centre C et le sommet S du miroir
Alors mon soucis c'est je sais pas ce que signifie " son diametre = 100 mm " ? Et l'image et l'objet sont ils du meme coté du miroir ?
J 'ai fait un schéma mais ca ne donne rien je n' arrive pas a contruire ensuite l'objet AB ( question 2 de l' exercice )
Bonsoir,
Le diamètre 100 mm est certainement le diamètre de l'ouverture du miroir.
L'image et l'objet peuvent se trouver du même côté. Mais l'image peut être virtuelle et se trouve alors de l'autre côté.
Merci j' aimerai bien voir le schéma si c'est possible mais c'est en mm donc a l' echelle 1/4 les dimensions sont tout de meme petites
Comment faut il placer le point A' ?"A' se trouve a 280 mm du sommet du miroir "... Tout est dit dans cette phrase.
Le foyer est à 200 mm du sommet.
J'ai un petit problème quand même avec les 100 mm de diamètre...
Ah oui je pensais que le sommet du miroir c'etait le haut du miroir j' ai confondu ... le sommet du mirour c'est tout simplement S . Merci beaucoup .
100 mm de diametre c'est juste pour tracer le miroir s 'en doute

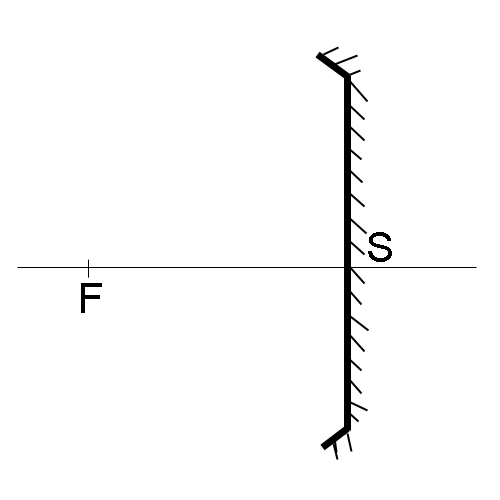

Ah oui, S est le sommet du miroir (c'est indiqué sur mon dessin).
Les 100 mm me gênent parce que je crois que l'objet est trop grand pour "rentrer" dans le miroir.
...J 'ai eu plus de renseignement et le miroir est un miroir concave mais plat pas en forme d'arc de cercle .
Et bien ce n' est pas un miroir spherique concave mais seulement concave :S je ne sais pas je ne comprends pas tres bien a vrai dire
Pas sphérique, je veux bien mais, s'il est plat, il ne peut pas être concave...
Mais ça ne fait rien on n'a pas forcément besoin du fait qu'il est sphérique ou pas.
Il suffit d'utiliser les propriétés du foyer.
Qui a dit qu'il n'est pas sphérique ?
Bon, alors, ce n'est pas trop difficile...
Un rayon qui est parallèle à l'axe optique, revient en passant par le foyer.
Et réciproquement, un rayon qui passe par le foyer, est réfléchi parallèlement à l'axe optique.
En reprenant le schéma que j'ai fait et avec ces deux propriétés, on peut retrouver l'objet à partir de l'image.
