loi des noeuds et mailles
Bonsoir.

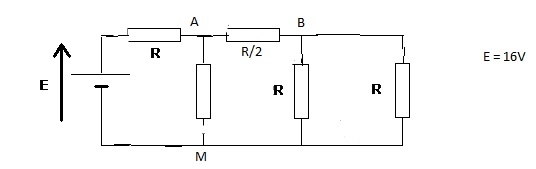

On viens d'attaquer les bases de l'elec en cours et apres quelques exos je suis tombé sur un schema comme ca:
On demande de trouver Ubm en ne connaissant que E.
on viens de faire le cours et je dois dire que les quelques petits exos ne me permettent pas vraiment de comprendre ce schema .
Trop de noeuds et de mailles d'un coup et pas assez d'explications en cours pour m'en sortir. apres presque une heure dessus... je seche encore!
merci pour votre aide.
ah oui entre A et M la resistance est de valeur R comme les autres.
C'est un sujet de qcm type concours kiné...
Bonjour,
Uniquement avec des "calculs" faits "de tête" ; tu peux t'aider de petits dessins, mais ne pose vraiment pas d'équation...
Quelle est la résistance équivalente aux deux résistances de droite ?
Que vaut donc UBM par rapport à UAM ?
Que vaut la résistance équivalente aux trois résistances de droite ?
Que vaut la résistance équivalente aux quatre résistances de droite ?
Que vaut donc UAM par rapport à E ?
Conclusion : UBM par rapport à E...
