Exerice2
On effectue une expérience de diffraction de la lumière laser, de longueur d'onde lamda=633nm, par une fente de largeur a. On mesure la largeur de la tache centrale de diffraction pour plusieurs valeurs de la largeur a de la fente.
a (mm)-----0.25-----0.20-----0.15-----0.10
d (mm)------13-------16-------21--------32
Q1: comment varie la largeur d de la tache de diffraction quand la largeur a de la fente diminue?Conclure.
R1: quand la largeur a de la fente diminue, la largeur d de la tache de diffraction augmente. La largeur d de la tache de diffraction est d'autant plus importante que la largeur a de la fente est petit.
Q2: Tracer la courbe de la variation de la largeur d en fonction de 1/a.
R1: Dans ce cas, la courbe est une droite passant par l'origine.
Q3:Quelle est la largeur d'une fente inconnue qui forme sur l'écran une tache de diffraction de largeur d=18mm?
R3: la largeur d'une fente a est:
On a, d'après la courbe, d=m.1/a
m est le coeffient directeur.
Donc: m = dx/dy = 21 / 6.7 = 3.2mm^2 soit 3.2.10^-3m^2
On calcule: a= (3.2*10^-3)/(18*10^-3)
a=1.7*10^-1 m
Q4: En utilisant la première mesure ( a=0.25mm), caluler la distance D entre la fente et l'écran d'observation.
La distance D est:
On a d= (2*lamda*D)/a
et d=m*1/a
Donc m=2lamdaD
D= m/(2lamda)
Soit D=(3.2*10^-3)/(2*633*10^-9)
D=2527m
Merci!!
*** message déplacé ***
salut:
Q1: la largeur d de la tache de diffraction augmente quand la largeur a de la fente diminue.
on peut coclure que plus que la fente est petite plus que le phénomène de diffraction est claire.

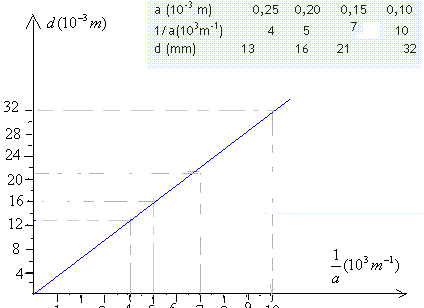

Q2: Traçons la courbe de la variation de la largeur d en fonction de 1/a:
a (10-3 m) 0,25 0,20 0,15 0,10
1/a(103m-1) 4 5 7 10
d (mm) 13 16 21 32

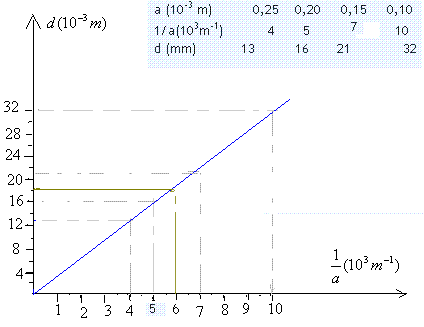

Q3:determinons la largeur d'une fente inconnue qui forme sur l'écran une tache de diffraction de largeur d=18mm.
on lit sur la courbe :
=>
Ah t'as calculé directement le a. Moi j'ai fait d=m*1/a
Donc a=d*m
Ce n'est pas juste?
quelle est la valeur du coefficient directeur?
Moi j'ai trouvé m= 3.2*10^-3 m^2
oui trèèèès convaincu.
En fait j'ai juste un problème de conversion.
Merci encore une fois de ton aide.
