Tu vas te faire neutraliser ton message par un modérateur.

On ne peut pas sur ce site utiliser des liens vers l'extérieur pour donner un énoncé.

Tu peux juste envoyer les images sur le site et tu dois recopier ton énoncé.

Comme tu es nouveau, je vais, pour une fois, remettre ton image sur le site.
Il te restera à recopier l'énoncé sur le site... et aussi préciser les données pour le dessin du haut, les cotes en abscisses et ordonnées sont illisibles et on devine seulement la valeur de tan(alpha).

Ok je te remercie.

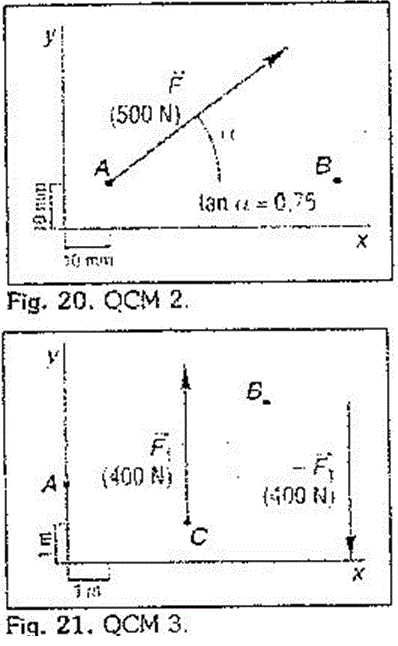

Alors l'énonce pour le première graphique c'est : Le moment (scalaire) en B de la force vecteur F appliqué en A est de.

L'énoncé pour la question 2 : Que vaut  le moment résultat aux points A, B et C des deux forces vecteur F1 et (-vecteur F1) ?

Pour le premier graphe les valeurs sont :
F = 500 N
tan alpha : 0,75
1 carreau = 10 mm en x et en y

Pour le deuxième graphique :
F1 = 400N
-F1 = 400N
1 carreau = 1 mètre.

Merci d'avance

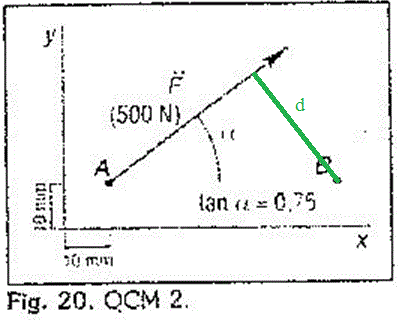

1)

M = F * d
M = 500 * AB.sin(alpha)

AB = 5 * 10 mmm
AB = 50 mm = 5.10^-2 m

sin(alpha) = sin(arctg(0,75)) = 0,6

M = 500 * 5.10^-2 * 0,6 = 15 Nm



Pour le signe de M ... cela dépend des conventions.

Si la convention est : Moment posittif s'il tente à faitre tourner dans le sens antihorlogique, alors ici M est négatif.

Sauf distraction.

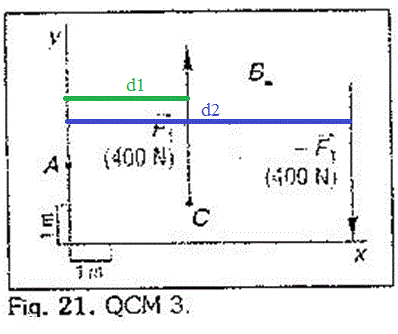

ex2
(si même convention de signe que décrite dans ma réponse sur ex 1)

M(A) = F1 * d1 - F1*d2
M(A) = 400 * 3 -  400*7 = -1600 Nm

M(C) = F1 * 0 - F1 * 4
M(C) = - 400 * 4 = -1600 Nm

M(B) = -F1 * 2 - F1 * 2 = -4 F1 = -4 * 400 = -1600 Nm



Sauf distraction

A ok merci beaucoup (je pensais pas que tu allais ma le faire en entier ^^, je croyais que tu aller m'aider ^^)

Merci
