Bonjour,
Tout d'abord voici l'énoncé de l'exercice :

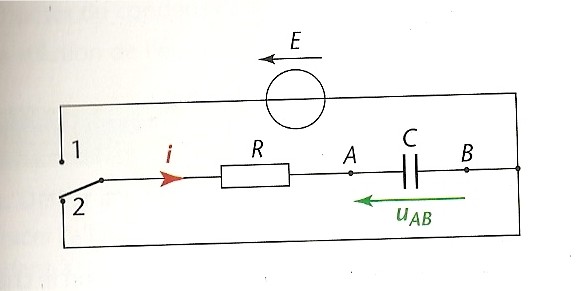

Pour étudier la réponse du dipôle RC à un échelon descendant de tension, on considère le circuit schématisé ci-dessous.
1°/ Donner la relation entre i(t) et dqa/dt.
2°/ Donner la relation entre uab(t), qa(t) et C.
3°/ Ecrire la loi d'additivité des tensions.
Correction donnée :
1°/ i(t) = dqa/dt
2°/ qa = C * uab
3°/ uE = uR + uab
Or uE = 0 donc uR+ uab = 0
Ma question est : Pourquoi uE = 0 ?
Bonsoir,
Cela dépend de la position du commutateur...
Sur 1, on charge le condensateur ==> UE = E
Sur 2, on décharge le condensateur ==> UE = 0
