Bonsoir, je me tourne vers vous car j'ai un exercice de Spécialité physique à réaliser et malgré tous mes efforts je n'arrive pas à démarrer,je ne comprends pas.Pourriez vous m'aider à y comprendre quelque chose ? Merci d'avance.
On considère une lentille convergente de distance focale f'=5,00 cm. Son centre optique est noté 0.
1) Calculez sa vergence C . Donnez le nom de son unité en toutes lettres, et son symbole.
Représentez à l'échelle 1 la lentille, son axse optique, son centre optique et les foyers F et F'.2) (Ce qui est surligné je l'ai déjà fait).
Un objet lumineux,représenté dans le plan de la figure par une flèche droite AB de 1 cm, est placé perpendiculairement à l'axe optique, à 15,0 cm devant la lentille.Le point A est situé sur l'axe optique.
a) Déterminez Vecteur OA. (J'ai trouvé -15 cm est ce bon ?)
b) Déterminez par le calcul vecteur OA' où A' est le point image de A par la lentille. Placez A' sur le schéma.
J'ai mis : 1/Vecteur OA' - 1/Vecteur OA = 1/f'= C MAIS J'HESITE AVEC : Vecteur Of x Vecteur OA'/ (Vecteur OA/Vecteur Of)
A PARTIR DE LA JE NE SAIS PLUS CAR TOUT DECOULE DE CETTE QUESTION POUR FAIRE LA SUITE.
c) Sur le schéma précédent, construire le point B', image de B par la lentille, en traçant un seul rayon lumineux issu de B.
d) Vérifiez la construction en traçant un autre rayon lumineux issu de B.
e) Calculez la taille vecteur A'B' de l'image de AB par la lentille. Vérifiez le résultat sur le schéma.
3) On déplace le même objet lumineux pour le positionner de telle façon que vecteur OA 1 = -3cm.
L'objet sera alors noté A1B1.
a)Trouvez graphiquement la position de A'1 B'1, image de A1 B1 par la lentille.Lisez graphiquement la valeur de vecteur A'1 B'1.
b) Calculez le grandissment de la lentille dans cette configuration.
c) Quel est l'intêret de l'utilisation de la lentille dans cette configuration?
Merci d'avance pour votre aide.
Bonjour
Ce que tu as fait est tout a fait juste !
Utilise simplement la relation de conjugaison que tu as écrit : 1/OA'-1/OA=1/f' avec OA' et OA qui sont des vecteurs.
Merci de m'avoir aider.
Sinon dites moi , pour la question e comment on peut calculer vecteur A'B' ?
D'accord merci je vais essayer de le faire.
Sinon pour vecteur de OA' à la question b j'ai trouvé 3.75 et/ou 7.5 je ne sais pa quel est la bonne réponse ?
Voila comment j'ai procédé : 1/Vecteur OA' - 1/ Vecteur OA = 1/f' = 1/Vecteur OA' = 1/5 + 1/-15
1/ OA' = - 4/ -15
D'où OA' = 15/4 soit 3.75.
Mais j'ai un problème de signe au niveau de : (1/OA') - (1/-15) =1/5 d'où (1/OA')= 1/5 - 1/15 = 2/15 donc OA' = 7.5
Qu"en pensez vous ?
question b) Je trouve OA'=7.5 cm
Je ne comprend spas pourquoi tu marques : 1/OA' = - 4/ -15 !
Le bon calcul est celui que tu as fais juste en dessous !
Ah désolé c'était une erreur.

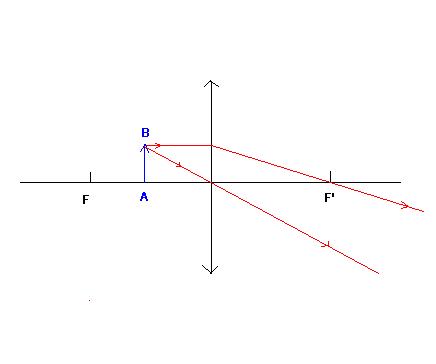

Pourriez vous m'aidez pour la question 3a, en effet, est ce normale qu'il n'y ait pas d'intersection pour tracer le point B'1 ?
Et pour la question C, la réponse à qu'est ce que l'intérêt de la lentille ? Est ce que c'est l'intérêt d'un agrandissement de l'image et est ce que ça a comme fonction d'être une loupe?
Merci d'avance.
3a) Oui en effet, on ne peux pas tracer l'image de A1B1 à droite de la lentille mais on peut le faire en prolongeant les rayons à gauche de la lentille...
3c) Comme par tracer A1B1 on verra ensuite car ca en découle...
