Exo valeur efficaces difference de phase en sinusoidale
Bonjour a tous,
J'ai un petit exercice a faire et j'ai un peu de mal, je vous mets l'énoncé;

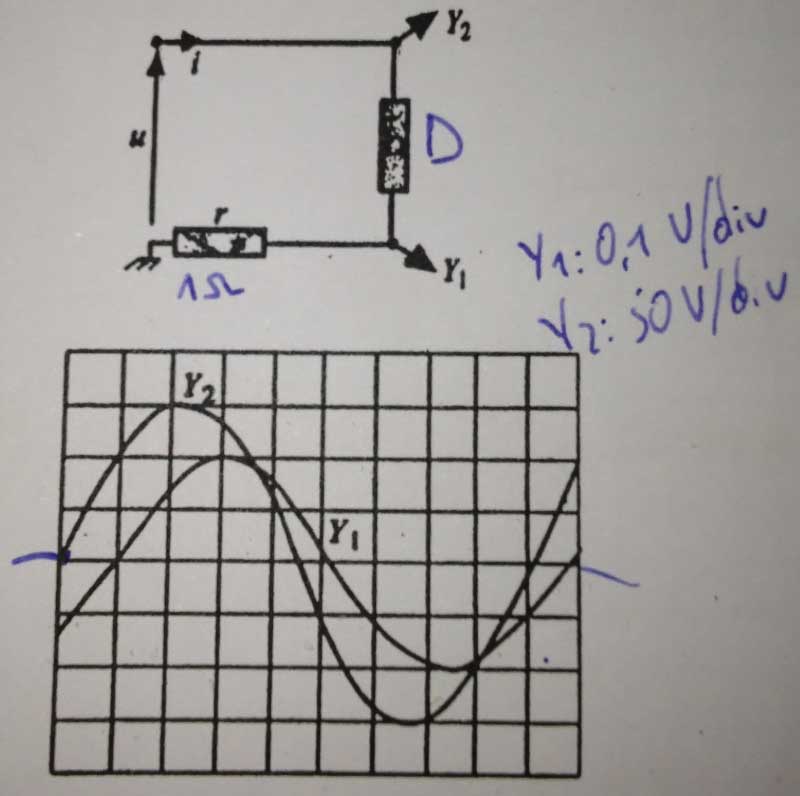

Pour visualiser simultanément la tension aux bornes et le courant dans le dipole D, on effectue le montage suivant où r est une résistance de 1
ne perturbant pas le circuit. On observe alors les oscillogrammes ci-dessous, avec les réglages:
ampli Y1: 0.1 V/div
ampli Y2: 50 V/div
Questions:
1. Déterminer les valeurs efficaces de i et u ainsi que la différence de phase entre u et i.
2. En prenant la tension pour référence des phases, écrire les équations horaires de u et i.
Tout d'abord je ne sais pas si il faut u et i pour Y1 et pour Y2 ou si Y1 c'est u et Y2 c'est i.
pouvez vous m'aider?
merci
Schéma:
ci dessous
Salut,
un oscilloscope ne montre que des tensions
Y1 montre la tension entre le point Y1 et la masse (à quoi correspond cette tension?)
Y2 montre la tension entre le point Y2 et la masse (à quoi correspond cette tension?)
Salut lamat merci de ta réponse Y1 c'est la tension a la sortie du dipole et Y2 c'est la tension a son entrée.
Pour la question 1 j'ai fait cela;
Y1=0.1 V/div donc Umax=0.2V et U=0.2/
2=0.14V
Y2=50 V/div donc Umax=150V et U=150/2=106V
Y1 I=U/R=0.14/1=0.14A I efficace 0.14/2=0.099A
Y2 I=U/R=106/1=106A I efficace 106/2=74.95A
Différence de phase
période T=9carreax soit 360°
Y2 est en avance de 1 carreaux par rapport a Y1 donc 360/9=40° et 40°=0.7rad
Y1 est en retard de 0.7 rad par rapport a Y1
Voila ce que j'ai fait est-ce-que cela est juste?
Y1 c'est la tension a la sortie du dipole et Y2 c'est la tension a son entrée. ce n'est pas ça
Y1 I=U/R=0.14/1=0.14A I efficace 0.14/2=0.099A
Y2 I=U/R=106/1=106A I efficace 106/2=74.95A
ce n'est pas ça
l'intensité qui passe par D = intensité qui passe par r
pour la différence de phase c'est juste
Ok merci de ta réponse je l'ai refait sans calculer i efficace et sa me parait juste, j'ai trouvé un exo similaire et j'ai fait pareil donc sa devrait aller
:D
comme tu veux mais ne soit pas étonné quand ton prof te dira que le calcul des intensités est faux (ce n'est pas le fait de divisé par 2 qui pose problème).
Ouai j'ai corrigé les intensitsé je les ai pas calculées j'ai juste calculer pour Y1 Umax et U efficace et pareil pour Y2, dans mon cour on a pas de formule pour calculer I dans ce cas.
ok mais il reste un problème
la question est :
Déterminer les valeurs efficaces de i et u ainsi que la différence de phase entre u et i.
c'est quoi u, c'est quoi i, ici?
Ouai je sais mais comme c'est écrit je sais pas faire alors j'ai répondu a la question "Déterminer les valeurs efficaces de u1 et u2 ainsi que la différence de phase entre u1 et u2 c'est la seule que je peux faire.
