Bonjour a tous!
Voilà, nous avons corrigé un exercices en cours, et ils se trouve que les résultats donnés par le professeur me semblent bisards, j'aimerais que vous me donniez votre avis :
L'EXERCICE :
Enoncé:
-circuit :une bobine (r, L=100 mH) en série avec une résisance (R=33 Ohme) et une diode en roue libre en dérivation.
-tension aux bornes de la bobine : u.

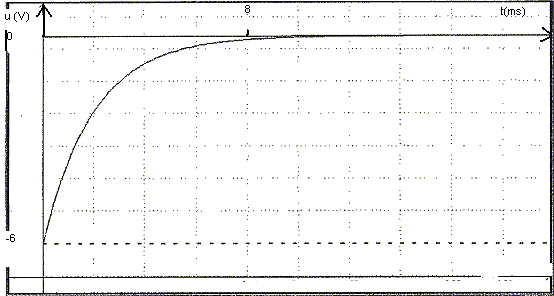

-un graphe représentant l'évolution de la tension u, au cours du temps lors de la rupture du courant. (on a donc une courbe croissante à partir de t=0 avec u(t) = -6V jusqu'à u(t-> +oo) = 0V )
Questions :
-schématiser le montage. C'est fait
-déterminer la constante de temps graphiquement. C'est fait, on trouve 2.8 ms
-En déduire r. c'est fait : r =2.7 Ohms
-Quelle est la valeur de l'intensité initiale i(0) du courant dans le circuit. c'est la où je comprend pas tout :
Corrigé du professeur :
a t=0, interrupteur fermé, on a u= ri(0) + L*[d(i)/d(t)], or d(i)/d(t) = O car à cet instant i est constante. Donc on a u = ri(0) donc i(0) = u/r = abs(-6)/2.7 = 2.22 A
(abs(x) = valeur absolu de x)
Là je suis d'accord avec lui, je trouve juste la valeur de l'intensité un peu élevée sachant que dans tous les autres exo du chapitre elle ne dépasse pas 1A mais bon admettons...
ce que j'ai fait :
je sais que à t=0 la tensions au bornes de la bobine lors de la rupture du courant vaut -RE/(R+r)= -6 (lu sur le graph) et l'intensité i(0)= E/(R+r).
Donc E=6(R+r)/R donc i(0)= (6(R+r))/(R(R+r)) = 6/R = 0.18A
voilà mon raisonnement me semble aussi valable que le sien, et j'aimerais que vous m'aidiez pour savoir où j'ai fait l'erreur^^
dernière question : "Est-il possible d'en déduire la fem E du générateur? si oui la calculer"
le professeur : E= ri(0) + Ri(0) = 79,3V là je ne comprend pas du tout pourquoi, et la valeur de E me semble trés élevée!
ce que j'ai fait : i(0) = E/(R+r) donc E = i(0)*(R+r) = 6,5V
Voilà j'aimerais comprendre pourquoi je trouve des valeurs aussi différentes, merci de bien vouloir m'aider, en espérant avoir était assez clair dans ma rédaction.
Merci
Salut Verk
tu auras trouvé le meme résultat que ton professeur si tu n'avait pas une erreur dans cette relation:
et non pas :
incorrect.
tu auras donc:
=>
Mais pourtant à la rupture du courant on a
i(t) = (E/(R+r))*exp(-t/tau) (solution de l'équation différentielle)
et 0 = u(bobine) + u(r) donc u(bobine) = - u(r) = -Ri et si on remplace i par la solution de l'équation différentielle on a bien
u(bobine)= -(RE)/(R+r) *exp(-t/tau)
donc quand t=0, u(bobine)= -RE/(r+R)
cette relation : (rE)/(R+r) correspond à la valeur de la tension au borne de la bobine quand t tend vers l'infini lors de l'établissement du courant.
dsl mais je ne comprend pas pourquoi mon raisonnement est faux :s
salut Verk .
d'après la loi des mailles on a:
E=u+uR
donc la tension aux bornes de la bobine est:
u=E-u R=E-R.i=E-R.
=>
d'après la courbe à t=o u=-6V car elle a un sens contrire au sens + (voir schéma) mais sa valeur u=6V
=>
=>
puis en remplaçant ds
on aura :
Mais puisque on a ouvert l'interrupteur (parce qu'on est en rupture de courant), la loi des mailles donne
0 = u + u(r) = u + Ri donc u = - Ri non??
u=E-u(r)=E-R.i=E-R.(E)/(R+r) Pourquoi tu remplace i par E/(R+r) alors que d'après l'équation différentielle on a i = (E/(R+r))*exp(-t/tau) ??
désolé mais là vraiment je ne comprend pas
Ok je suis d'accord.
Mais à t=0 , interrupteur fermé donc ça correspond à t(final) de l'établissement du courant.
En effet à t=0 = t=+OO ; u = rE/(R+r) >0 Donc u(t=0) -6V
Et comme il y a discontinuité dans la tension on ne peut pas dire que la valeur de la tension à la courbe à l'état final de l'établissement du courant est égale à celle lu à t=0 sur le graphe
Encore désolé mais je cherche à comprendre, en tous cas merci de m'accorder de ton temps!
Non dsl je n'arrive pas à la mettre sur le forum.
Elle a la même allure que celle ci : http://www.intellego.fr/uploads/1/5/15435/media/TERMINALE/2003%20NC%20schema.JPG
sauf qu'elle tend vers 0 et que le premier point (t=0) à pour ordonnée -6V
C'est ce que j'ai trouvé de mieux pour t'expliquer :s
Ton sujet sera complet si tu avais donné les schémas qui l'ont accompagnés.
si tu as les memes schémas là haut alors :
-lorsque l'interrupteur est ouvert on a:d'après la loi d'additivité des tensions:
uR+uL=0 avec : uL=ri+L
donc R.i+L+ri=0
=>
=> on pose
=
cette équation s'écrit:
la solution de cette équation s'écrit:
avec : .
ce qui nous interesse c'est la tension auxbornes de la bobine.
uL=ri+L.
or: =
alors:
.
à t=o
.
d'apès la courbe quireprésente uL=f(t) on a :
àt=0 uL=-6V
donc: .
=>-E.R=-6(R+r)
d'ou :
bonjour 122155.
Voilà une démonstration bien propre!
Dans ce cas , il n'y a pas de surtension aux bornes de la bobine.
Comment l'estimer si on suppose que le temps de basculement est de 1/10 s.
Dans cet intervalle de temps,on ne peut pas écrire uR+uL=0?
salut coriolan

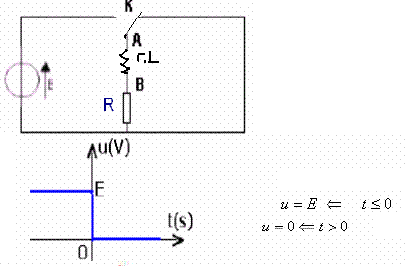

mais normalement dans cette expérience on soumis le dipôle RL à un échelon de tension dont voici les caractéristiques:
pour t0 u=E
pour t>o u=o
Ton énoncé n'est pas très clair et il est donc possible d'en avoir une mauvaise interprétation.

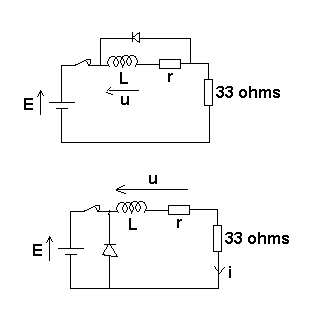

Il me semble que tu as travaillé avec le schéma du bas et ton prof avec celui du haut.
Si c'est le cas, c'est ton prof qui s'est planté, car la tension u dans le schéma du haut n'est pas la tension aux bornes de la bobine mais bien la tension sur la partie inductive seule de la bobine ... Et cette tension n'est pas mesurable directement.
rebonjour a tous!
Merci d'avoir répondu à mon problème je vous en suis reconnaissant.
Je n'est pas eu le temps de lire toute ta démonstration "122155" mais étant donné qu'il y aurait un problème d'interprétation je vous fait parvenir le sujet tel qu'il est :
RUPTURE DU COURANT DANS UNE BOBINE
"une bobine de résistance r et d'inductance L=100 mH est branchée en série avec une résistance R=33. Lors de la rupture du courant dans le circuit, la tension u aux bornes de la bobine est relevée par acquisition informatique : l'évolution de u(t) ci-aprés à été obtenue sur l'écran de l'ordinateur, une diode de roue libre étant montée en dérivation sur le dipole RL."
courbe : voir image
Question :
1) shématiser le montage.
2) a) Déterminer graphiquement par 2 méthodes la valeur de la constente de temps du dipole RL.
b) pourquoi est-il imposible ici de déterminer la valeur de par son expression
3) en déduire la valeur de la résistance interne r de la bobine.
4) Quelle est la durée minimale nécessaire à l'établissement du régime asymptotique?
5) a) Quelle est la valeur de l'intensité initiale i0 du courant dans le circuit ?
b) Est-il possible d'en déduire la valeur de la force électromotrice E du génératuer? Si oui la calculer.
Voilà tout y est.
Pour le schémas on a travaillé (mon prof et la classe) avec le schéma du haut donné par JP quelque post plus haut.
ça y est je vien de lire et comprendre ta démonstration 122155.
Tu trouve à la fin E = 6,5V.
Or c'est bien ce que j'avais trouvé (voir mon premier message) et c'est différents de ce qu'a trouvé mon professeur (E= 79,3 V).
J'ai trouvé cette valeur après avoir utilisé la formule E = i0*(R+r) avec pour valeur de i0 = 0,18 A
Si on prend le problème à l'envers : on cherche i0 à partire de E = i0*(R+r) avec pour valeur de E : 6,5V on à :
i0 = E/(R+r) = 6,5 / (33+2.7) = 0,18 A et non pas 2,22 A
Il me semble que cette fois c'est logique non?
C'est mal parti.

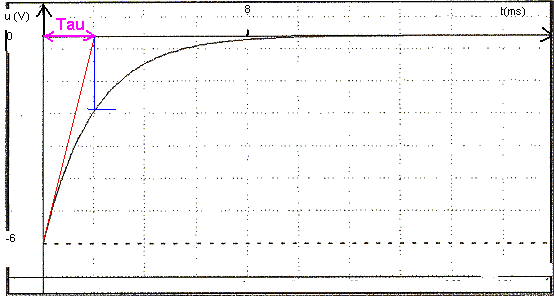

Le graphe montre clairement une constante de temps de 2 ms et pas de 2,8 ms ...
Et ceci de 2 manières différentes, soit via la tangente à l'origine à la courbe, mais aussi en mesurant l'amplitude sur le graphe.
Après 1 tau, la tension doit être de -6*e^-1 = -2,2 volts
Si l'énoncé est bien "... une diode de roue libre étant montée en dérivation sur le dipole RL", c'est ambigü au plus haut point car il est impossible de dissocier r et L et donc le dipole est peut être bobine + R.
Bref, la seule difficulté dans ce problème est d'avoir un énoncé correct et précis ...
Je reste sceptique, surtout si le prof n'arrive déjà pas à mesurer correctement une constante de temps sur un graphe.
Le reste ne semble guère mieux dans sa correction.
Je penche pour le schéma du bas de mon message du 08-12-08 à 15:07, mais si c'est bien cela, la correction du prof est fausse.
Celle de Verk est plus correcte ... Si ce n'est l'erreur due à la mauvaise valeur du tau lue sur le graphe.
J'oubliai de préciser, je n'ai pas pu scanner la véritable courbe de l'exo, celle que je vous ai donner n'est la que pour vous indiquer l'allure de la courbe de mon exercice. Ainsi la mesure de tau est surement de 2,8 ms
Dsl de ma part d'avoir fait cette oubli
Pour ce qui est du schéma, le dipôle RL correspond à : la bobine (avec ses 2 caractéristiques r et L) + la résistance R.
On ne dissocie pas L de r. Du moins c'est comme cela que l'on réfléchit la plupart du temps dans les exercices que l'on fait.
Salut:
la démonstration ds le messsage Posté le 08-12-08 à 10:37 montre aussi que les résultats de Verk sont corrects.
Oui, mais il n'y a aucun besoin de passer par des équations différentielles.
Tau = 2,8 ms
L/(R+r) = 2,8.10^-3
r + 33 = 0,1/(2,8.10^-3) = 35,7
r = 2,7 ohms
---
u(0) = -R.Io (loi de la maille à l'ouverture de l'interrupteur : uo + RIo = 0)
Avec Io = E/(R+r)
Et donc u(0) = - E.R/(R+r)
6 = E.R/(R+r)
E = 6 * (R+r)/R
E = 6 * (33+2,7)/33 = 6,5 V
-----
salut J-P
Vraiment cette méthode est la plus simple et plus rapide .Je ne l'ai pas utilisé pour la seule raison que la valeur de" tau " nous ne l'avons pas déterminé graphiquement et par conséquense on n'était pas sure de sa valeur.Et jusqu'à maintenant Verk n'a pas encore posté la vraie coube accompagnant l'énoncé.
"Et jusqu'à maintenant Verk n'a pas encore posté la vraie coube accompagnant l'énoncé."
En effet car je n'ai aucun moyen de vous la faire parvenir, désolé.
1) tu scanes l'image contenant la courbe.
2)tu l'a visulises sur l'écran de ton pc.
3)tu utilises la touche imprimer écran.
4) tu ouvres paint.
5) tu utilises edition puis coller .
6) après avoir réduit la dimenssion de l'image ,tu utilises enregistrer sous : choisi bureau et n'oublit pas de signaler qu'il s'agit d'un fichier( GIF)puis nommer le fichier et l'enregistrer sur ton bureau .
7) enfin pour l'avoir sur ton topic il suffit d'utiliser Img pour attacher une image , parcourir pour trouver son enplacement et enfin appuis sur attacher et sur fermer et tu auras ton image sur le topic.
