Salut,
Je sais c'est la honte je suis en TS et je ne sais pas comment brancher un oscilloscope dans un circuit pour visualiser tel ou tel dipole, je met 2 exos, popuvez vous me les faire pr que je puisse mieux comprendre?
Merci
Exo 2

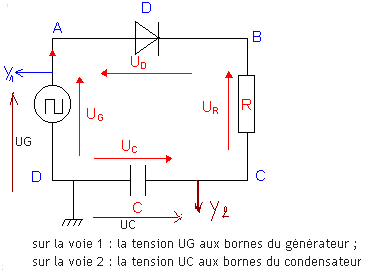

Sur le schéma ci-dessus, faire figurer les connexions à l’oscilloscope qu’il faut réaliser pour visualiser :
sur la voie 1 : la tension UG aux bornes du générateur ;
sur la voie 2 : la tension UC aux bornes du condensateur.
Edit Coll : introduction
*** message déplacé ***
bonjour,
Je ne sais pas si c'est la honte mais ce n'est pas très difficile effectivement...
Il n'y a qu'un exo... Eh oui, un exo par topic ...
La masse de l'oscillo est en D.
La voie 1 est connectée en A pour avoir UG et la voie 2 en C pour avoir UC.
C'est tellement simple que je cherche le piège mais je ne le trouve pas ...
Oui, mais je ne connaissais pas les réponses d'exos aussi simples, les memes questions figurent sur les EXO de bac RL RC RLC, je ne veux pas perdre des points sur des choses aussi simple!
Sympa!!! Tu viens d'aider une dizaine d'éleve Breton:
