Niveau terminale
Exercice d'Electricité
Posté par okamyne
bonjour j'ai du mal avec cet exercice j'espère avoir votre aide.
Dans cet exercice on nous demande de trouver I1, I2 et I3
ensuite déduire le sens positifs des courants trouvé.
on donne E1= 10v E2=8v r=5
R1=15 R2=20

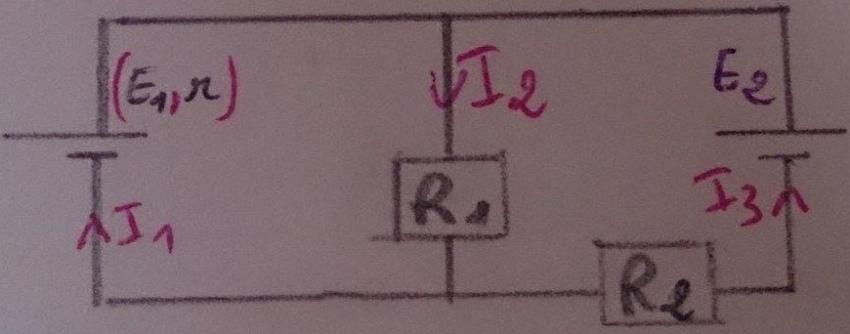

je joins ci-dessous le circuit électrique.
Bonjour.
Exprimez la tension U = VA - VB aux bornes de chacun des 3 dipôles (E1,r), R1, (E2, R2) en utilisant les lois d'Ohm.
Ecrivez la loi des noeuds.
Vous disposerez alors de 4 équations à 4 inconnues. La résolution de ce système vous donnera les valeurs de U, I1, I2 et I3.
A plus.
