Bonjour,
Je n'arrive pas à finir cet exercice :

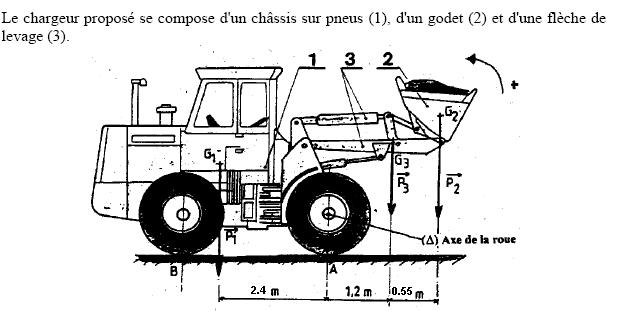

Le chargeur se compose de :
- chassis 400 kgs
- chargement 520 kgs
- levage et godet 150 kgs
Le poids du chassis s'applique en G1, du chargement en G2 et du système de levage en G3.
1-) Calculer les intensités des poids P1, P2 et P3.
2-) Calculer les moments M1, M2 et M3 par rapport à l'axe de la roue avant.
3-) Le chargeur pivote-t-il autour de l'axe ?
4-) Calculer la charge maximale que peut transporter le godet.
Voila, pour la 1 et la 2, bon ça va :
P1 = 4000 N M1 = 9600 N.m
P2 = 5200 N M2 = 9100 N.m
P3 = 1500 N M3 = 1800 N.m
Mais pour les 3 et 4, ben un peu d'aide merci...
salut:
1) -chassis 400 kg
- chargement 520 kg
- levage et godet 150 kg
tu as pris g=10N/Kg .
P1 = 4000 N
P2 = 5200 N
P3 = 1500 N correct.
2) tu n'as pas fais attention aux signes.
le moment est compté algébriquent .
regarde le sens positif en haut du shéma.
alors:
M1 = + 9600 N.m
M2 = -9100 N.m
M3 = - 1800 N.m
3) or | MP2+MP3 | =| -9100-1800|=10900 N.m .
M P1=400N.m
alors: | MP2+MP3 | > MP1 => Le chargeur va pivoter autour de l'axe dans le sens contraire du sens positif indiqué sur le schéma.
3)soit m'2 la charge maximale que peut transporter le godet.
elle est tel que :
M=0
MP1+ MP2+MP3 = 0
MP2 = - MP1- MP2=-9600+1800= -7800 N.m
et on a :
MP2= -m'2.g.1,75m= ==> m'2 =445,7Kg
