Bonjour ,

avec un tel énoncé , je ne vois comment on pourrait t'aider :

pardon ce n'est pas O mais D.

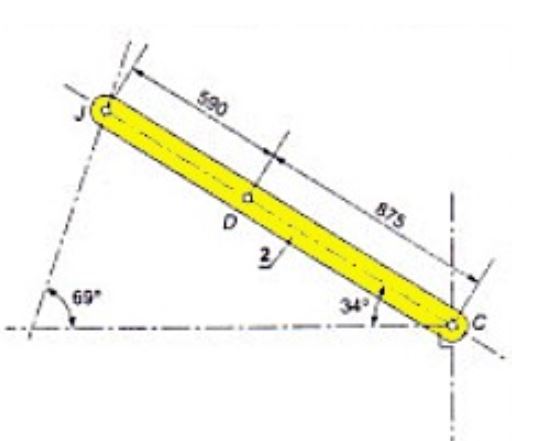

Notre professeur nous a dit de déterminer complètement ces actions avec les moments et la projection (x;y) pour en déduire l'effort du vérin 6.

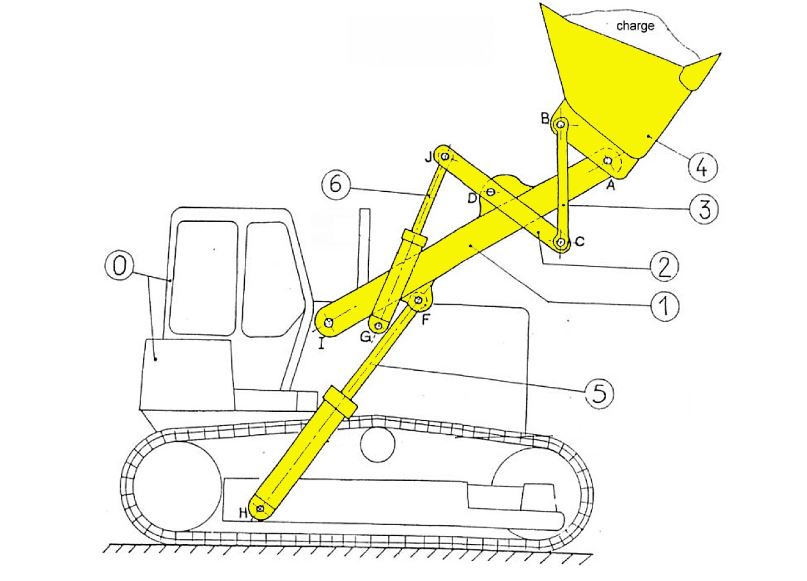

On nous dit juste dans l'énoncé que le la machine est en équilibre et que P(le numéro 1 sur le schéma) = 6 000 daN. Mais pour le levier çà ne nous sert pas

Voila qui est plus clair .

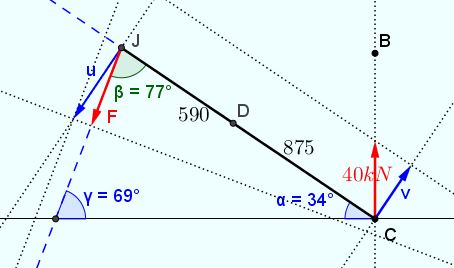

En supposant  BC perpendiculaire à l'axe des  x , on peut construire le schéma ci après sur lequel il a tout ce qu'il faut pour calculer  v  puis  u  et enfin  F .

Merci beaucoup pour votre schéma on suppose donc que BC = axe y et au point C, on a l'axe des des x.

On a déjà la norme de la force C qui est de 40 kN ou 4 000 daN
Maintenant, je doit trouver la norme de J et D (statique analytique) à l'aide des moments et de la projection de D et J sur l'axe x puis sur l'axe y

MDD ⃑+ MDJ ⃑+MDC ⃑= 0 ⃑
Puis il faut faire la projection des forces sur l'axe x puis l'axe y

Je ne sais pas si vous comprenez ce que je dis ??
En fait à la fin de l'exercice, je doit trouver D = .... daN puis J = .... daN

En fait, il faut que je fasse cet exo comme sur la statique analytique d'un avion militaire (que l'on a fait en cours) : je vous mets un lien d'un prof qui à donné la correction

J'ai représenté sur le schéma toutes les projections nécessaires aux calculs à faire en s'aidant d'un peu de trigonométrie .
Commence par calculer  v   puis  u  et enfin F
