Mes réponses:

1. Les sources distributrices sont les éoliennes et la centrale nucléaire.
Les sources dessinatrices sont les usines et les villes

2. a)Ce sont des transformateurs et le premier "élève" la tension alors que le deuxième la "baisse" (?)

b) La ligne haute tension est sous 400kV mais je ne sais pas si c'est la réponse. L'intérêt c'est que plus la tension est élevée, plus les pertes par effet Joule dues aux résistances non nulles des fils de ligne sont faibles.  (Je ne suis pas sur)

J'ai pas réussi le reste.

Bonjour!

2;b) Parce qu'au cours du transport, une partie de l'énergie électrique, dissipée dans l'environnement par effet Joule, ne parvient pas à l'utilisateur.
L'utilisation de la haute tension dans les lignes électriques limite les pertes par effet Joule, à puissance transportée fixée. L'intérêt c'est que plus la tension est élevée, plus les pertes par effet Joule dues aux résistances non nulles des fils de ligne sont faibles.

3) la relation c'est P=UxI
On doit trouver I donc I= P/U
U= 400kW

Et P je ne sais pas lequel prendre

Bonsoir,
3) Tu peux calculer P en utilisant les données fournies par la figure.

Bonsoir,
Je n'ai pas I

I, c'est ce qu'on cherche à calculer.

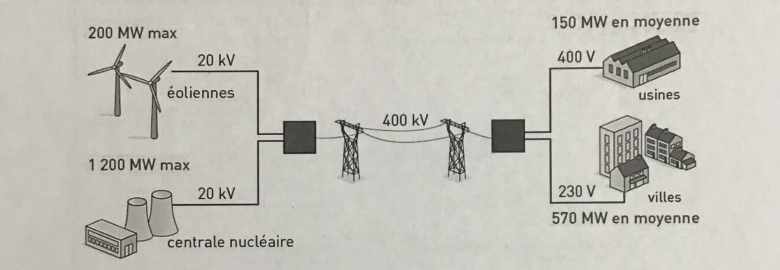

Il y a des indications de puissance sur la figure . . .

Effectivement
Mais le problème, c'est que je ne sais pas si je dois prendre 200 MW ou 1200 MW?
Ou alors en faire une moyenne?

Non, il s'agit des puissances utilisées, données dans la partie droite de la figure.

Bon:
I= P/U
  = 1,4/4,0 x 10^5
  = 3,5 x10^-6 A

Ah d'accord.
I = 0,72/4,0x10^5
= 1,8 x 10^-6 A

Donc les courants s'exprimeraient en microampères !
Il conviendrait plutôt d'additionner les deux puissances fournies aux usines et aux villes, puis de calculer à quelle intensité cette puissance globale correspond sur la ligne à très haute tension.

Ok donc:
P totale =  720 MW
Et donc 720/400 = 1,8

Pour calculer l'intensité qui doit être produite, on va plutôt le faire avec les éoliennes et centrale nucléaire

La dernière ligne de 22h21 ne veut rien dire : la grandeur considérée n'est pas indiquée et il n'y a pas d'unité.

P totale = 720 MW = 7,2 x 10^8 W
On le divise par la tension qui est égale à 400 kV = 4,0 x 10^5

Ainsi I= 7,2 x 10^8  /   4,0 x 10^5
= 1800 A

Exact.

Est-ce bon cette fois?

Passons à la suite:

3.b)  En déduire la valeur de l'intensité du courant qui doit etre produit.

P totale= 200 + 1200= 1400 MW = 1,4 x 10^9 W

On le divise par la tension qui est égale à 400 kV = 4,0 x 10^5

I = 1,4 x 10^9 / 4,0 x 10^5
   = 3500 A

J'ai juste une petite question, êtes-vous sur que l'on doit prendre U= 400kV et non les tensions donnés pour les éoliennes, centrale nucléaire, usines et villes?

Ah mais il faut que je déduise, je pense que ce n'est pas ce que j'ai fais.

Pour la 4.a) On a jamais vu ce que c'était qu'un graphique orienté, je viens de voir sur internet....

Bonjour, quelqu'un pourrait m'expliquer la question suivante:

Donner une expression générale de la fonction que l'on cherche à minimiser.

La reformuler svp

Bonjour à tous,
@Priam: je reprends le flambeau

Bonsoir, tout d'abord merci de m'aider.
Ensuite, pour la question 3:
3.
a) Quelle est la valeur de l'intensité du courant moyenne I_moy qui doit parvenir en sortie de ce réseau?
b) En déduire la valeur de l'intensité du courant qui doit etre produit.

Je pense donc que 3.a) parle de l'intensité de sortie et 3.b) d'entrée.
Pas sur.

sinon,
Pour la 3.a j'ai répondu:

P totale = 720 MW = 7,2 x 10^8 W
On le divise par la tension qui est égale à 400 kV = 4,0 x 10^5 V

Ainsi I= 7,2 x 10^8  /   4,0 x 10^5
= 1800 A

Pour la 3.b, j'ai du mal a comprendre

J'ai essayé de répondre à la q 4a) mais le problème c'est qu'il faut ajouter la ligne a haute tension, mais je ne sais pas comment m'y prendre.

C'est presque ça!

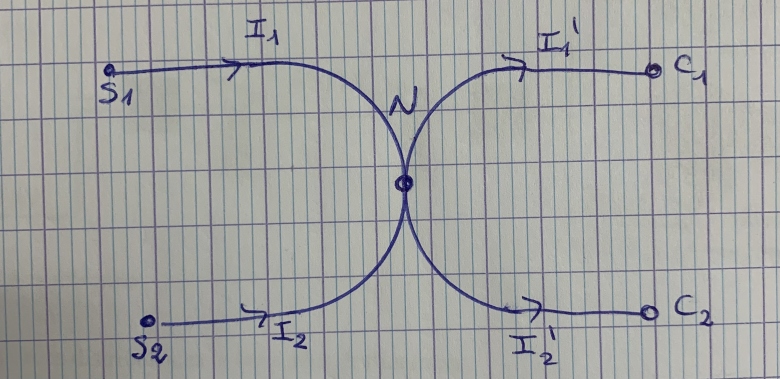

Il manque la ligne haute tension qui sépare les boucles S1-S2 et C1-C2 (avec une intensité I3, par ex). Le graphe doit refléter en fait le croquis de l'énoncé.

Donc ton point N doit être remplacé par un segment de droite horizontal reliant tes deux boucles.

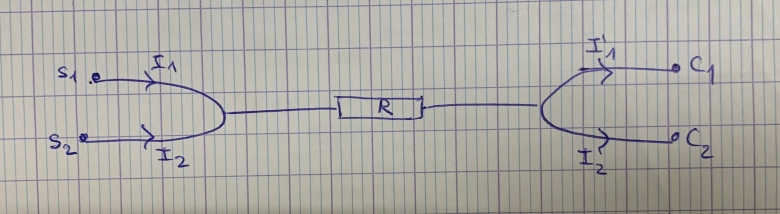

D'accord regardez:

Pour la 4.b), je n'ai pas la résistance, je peux comme même le faire?

La puissance est égale à P=UxI
La puissance dissipée par l'effet Joule est égale à:
Pj= r₁ x I₁² + r₂ x I₂²+ r'₁ x I'₁² + r'₂ x I'₂²

Mais faudrait qu'on fasse d'abord les questions 3.a) et 3.b)

On avance.
Il faut préciser l'intensité de la ligne haute tension (I₃ par ex.)
Il faudrait représenter les transfos par un carré. (ce sont des noeuds particuliers)
Il faut aussi indiquer que toutes les portions de ligne ont en fait une resistance, pas uniquement la ligne haute tension.

Est-ce mieux? Vous pensez que sur un graphique orienté je devrais mettre tout cela?

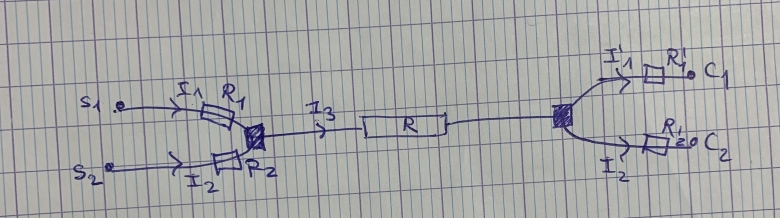

Le voici

Et qu'en pensez vous du 4.b)

Il faut exprimer la puissance dissipée par effet Joule en fct des grandeurs du réseau i1, i2, ...

P_J = ....

C'est ce que j'ai fais:

Il y a 5 portions de ligne dans le réseau... Et toutes ont des pertes Joule

à quoi correspondent les pertes joule?

ça veut dire que j'ajoute I₃ x R₃

R = P - I²

Olah,
P_j = U x I

Mais vu qu'on a que P et U, on fait I = P/U

Je ne comprend plus ce qu'on cherche

c'est quoi la fonction que l'on cherche a minimiser? je n'ai aucune idée de ce que ca signifie

Ce qu'on cherche à minimiser, c'est l'effet Joule. Donc basiquement, on doit calculer l'expression de la puissance dissipée par effet Joule PJ à minimiser en fonction de I1, I2, I'1, I'2 et I3

Pj = r₁I₁² + r₂I₂² + r₃I₃² + r'₁I'₁² + r'₂I'₂²

Est-ce que ca suffit parce qu'on nous demande de donner une expression générale de la fonction que l'on cherche à minimiser.
