Bonjour,

Sans un énoncé complet, difficile de t'aider ...

Désolée,

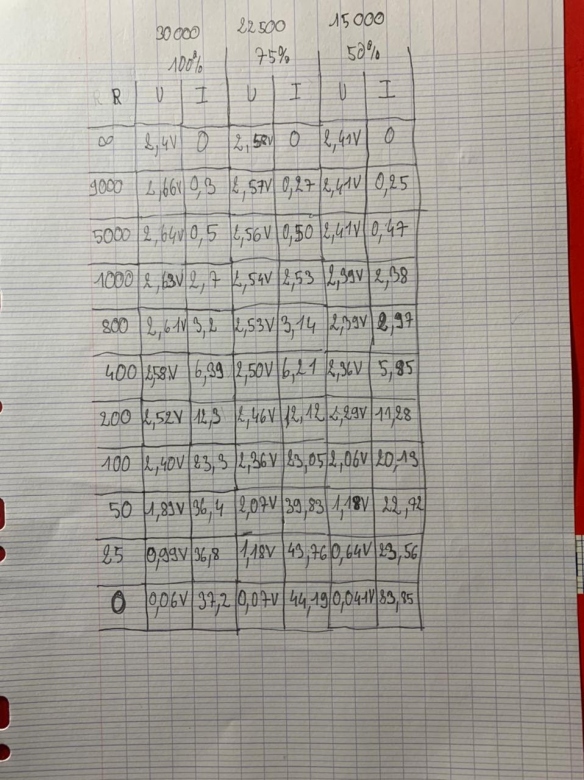

-expérience : la lampe sera placé à 20 à 30 cm du panneau solaire. Pour trois valeurs d'éclairement (Pmax, 75% et 50%), relevez en mettant les valeurs dans un tableau du type (je ne sais pas comment joindre mon tableau...).
-exploitation : Pour les différentes valeurs d'éclairement, tracer la caractéristique I=f(U) dans le même repère. Est ce que cette caractéristique dépends de l'éclairement ?
Ordre de grandeur du rendement du panneau solaire :
Pour un point de fonctionnement choisi, déterminer le rendement n du panneau solaire qui est le rapport de la puissance produite par la puissance reçue (on admettra que : 1W/m²=683Lux)

Bonjour,

J'ai l'impression que tu n'as recopié que des bribes, ça risque d'être insuffisant.

Pour répondre à ta question, lire cet extrait :

extrait de la FAQ du forum :

Q05 - Puis-je insérer une image dans mon message ? Comment faire ? Quelle image est autorisée ?

Vous souhaitez ajouter une image ou un pdf à votre message . Veuillez obligatoirement respecter ces règles :

Énoncé d'exercice ou de problème :

Pour les énoncés courts (moins de 5 lignes sur une feuille A4) :
La recopie est obligatoire.
L'option d'attachement d'image n'est donc à utiliser que pour représenter une figure, un tableau ou un graphique, pas du texte !

Pour les énoncés longs  :
Les 5 premières lignes sont à recopier pour aider l'archivage des sujets sur le site.
Cela fait, l'énoncé dans sa totalité, pourra alors être joint en image (choisir Img) ou en pdf (choisir Pdf ) mais dans le respect des droits d'auteurs en vigueur. Pour les pdf, merci d'en préciser la source.

Recherches (même non abouties) de l'exercice :
Elles doivent être obligatoirement recopiées, et ce, dès la demande d'aide.
L'option d'attachement d'image n'est donc à utiliser que pour représenter une figure, un tableau ou un graphique, pas du texte !
Les formats autorisés sont exclusivement les suivants : gif, jpg, jpeg, et png. La taille d'un fichier est limitée à 2 MO maximum pour une image et à 500 ko pour un pdf.

Le non respect de ces règles entraînera la suppression du contenu de votre sujet (même si des réponses ont été apportées) et éventuellement la suspension de votre compte !

J'ai écrit toutes les questions, le reste c'est des schéma et l'explication du tp (matériel utilisé et fonctionnement) Mais comme il ai demandé de ne pas mettre le sujet directement j'ai préférée faire comme ça.
Encore une fois désolée du temps de réponse, j'ai un peu de mal avec tous les cours à distances)

Si ton sujet de TP fait plus d'une page A4, tu peux me mettre un lien pdf, en vertu de la FAQ.

Sinon, il faudrait que tu traces la caractéristique I = f(U) du panneau

Ensuite, j'avais donné quelques indications dedans : devoir sur la cellule photovoltaique

La puissance absorbée par le panneau vaut Pabs = E x S

E l'éclairement du panneau en W/m²
S sa surface (tu connais ses dimensions) en m²

Ayant tracé sa caractéristique, tu peux en déduire la puissance électrique maximale qu'il peut délivrer Pmax = Imax x Umax = ... W

Puis en déduire son rendement ...

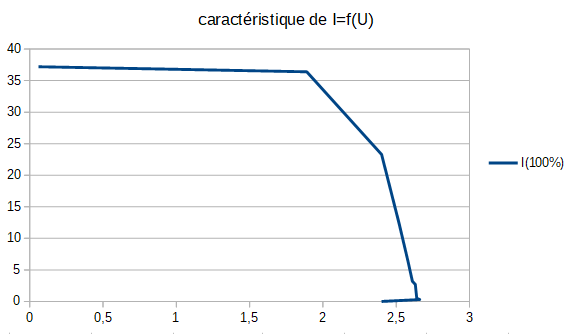

Voici ma courbe.
Nous n'avons aucune caractéristique du panneau solaire.
Je vais de ce pas regarder vos indications, merci !



** image supprimée **

il y a un tableau avec toutes les caractéristiques (longueur, largeur, etc) mais en face au lieu des valeurs il y a seulement des point d'interrogation..

Tu n'as donc pas toutes les informations ... A mon avis, c'était des mesures faites le jour du TP, tu as un camarade qui pourrait te les fournir ?

Demande-lui l'éclairement du panneau aussi si tu ne l'as pas (en lux ou W/m²)

Un camarade m'a aidé et j'ai pu tout finir, merci beaucoup pour votre investissement !!

Super ! Je t'en prie et à une prochaine fois !
