Bonsoir
je n'arrive pas un exercice en physique, pouvez vous m'aider? Je vous remercie !

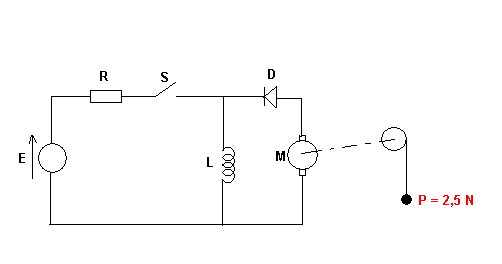

On réalise le montage ci -dessous ,dans lequel la diode a une tension de seuil qu'on négligera. Le moteur M peut entrainé une poulie. A l'extrémité du fil qui s'enroule sur cette poulie est suspendu un objet de poids P=2.5N. La bobine d'inductance L a une résisatance négligeable
_______. .(S)__________________](D) ________O(M)______
R L
E_______________________.________________________________________________________
(bopn je n'arrive pas à le dessiner mais en clair un circuit fermé contenant un un générateur de tension constante E , suivie d'une résistance R puis d'un interrupteur S et enfin d'une bobine L. En dérivation a partir des bornes de la bobine , une diode suivie du moteur M ).
1.Expliquer pourquoi le moteur ne tourne pas à la fermeture de l'interrupteur S.
2.A l'ouverture de S, le moteur tourne entrainant l'objet vers le haut. Expliquer quelle est l'origine de l'energie mettant le moteur en rotation et préciser dans quelles branches et dans quel sens le courant circule.
3.Quelle est l'energie stockée par la bobine une fois le régime permanent établie?
4.De quelle hauteur h devrait s'élever l'objet si toute l'energie de la bobine était restituée sous la forme d'energie mécanique?
5.L'expérience montre qu'en réalité h = 70 cm .Qu'est devenue la partie de l'energie de la bobine qui n'est pas convertie en energie mécanique?
données : E = 12V , R = 2,0 ; L = 0.12 H
Je vous remercie énormément si vous pouvez m'aider ,car je ne comprend rien à l'électricité et je trouve cela dure! Expliquer moi clairement s'il vous plait, afin que je puisse comprendre !
Je vous remercie d'avance pour votre aide !
Ta bobine se charge en énergie quand tu ferme l'interrupteur si ton moteur ne tourne pas c'est a cause de la diode qui est bloquée. Quand tu ouvre S la bobine va trancférer son énergie au moteur, dans ce cas la diode sera passante. L'énergie emmagannisé par la bobine est 1/2.L.I^2 avec I l'intensité en régime permanet ç'est a dire quand la tension aux bornes de l'inductance est nulle tu applique la loi d'ohm pour trouver l'intensité.L'énergie est égale a la variation d'énergie potentielle : E = mgh = P.h
Une partie de l'énergie se dissipe dans la résistance par effet joule
escuse moi j'ai mal vu le schéma tes pertes sont du au frottement de la poulie et pas par effet joule
1)
A la fermeture de S, la tension qui apparaît aux bornes de L est telle que la diode D est bloquée.
Lorsque le courant est établi dans le circuit Générateur, R, S et L, la tension est nulle aux bornes de L.
Donc jusqu'ici, la diode est restée bloquée et aucun courant n'a traversé le moteur.
-----
2) A l'ouverture de S, le courant qui passait dans l'inductance, ne peut plus passer par S, il est "transféré" dans le circuit L + moteur + Diode.
Cette fois, la diode est passante.
L'energie contenue dans L avant l'ouverture de S va être transférée dans le moteur suite à l'ouverture de S.
-----
3)
Energie = (1/2)*L*I²
Et I = E/R lorsque le courant est établi.
Energie = (1/2) * 0,12 * (12/2)² = 2,16 J
-----
4)
E = mgh
2,16 = 2,5.h
h = 0,864 m
-----
5)
La partie de l'energie de la bobine qui n'est pas convertie en energie mécanique a été dissipée par effet Joule dans le moteur.
-----
Sauf distraction.
