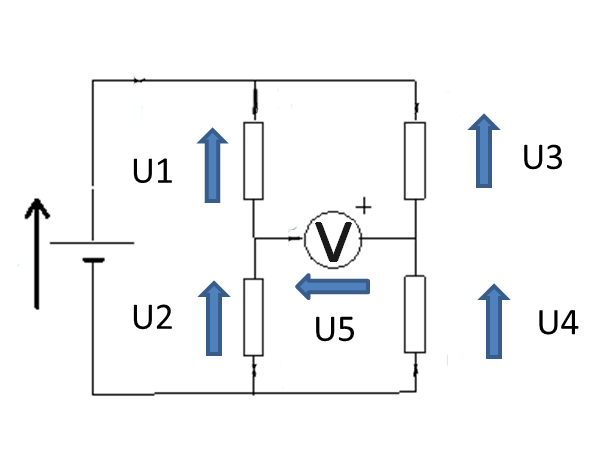

Voilà la bonne image

Re - bonjour,

Que vaut U₂ (n'oublie pas l'unité ! ) ?

Que vaut U₃ ?

Et donc... que vaut U₅ ?

Merci de ta réponse mais le problème c'est que je ne sais pas comment trouver U2 ...

Je pense qu'il doit avoir une formule pour les trouver non ?

Désolé du double post.

J'aurais bien dit U1 = U2 et U3 = U4 mais je pense que c'est un peu trop simple pour que ce soit ça.

Encore une fois désolé du poste ^^

Sinon je pense aussi que que comme U = 20V la valeur de U1 + U2 = 20V donc :

U1 = 5V et U2 = 15V

Je ne sais pas ci c'est ça ou si il U1 = U2 et U3 = U4.

PS : est-ce que c'est possible d'éditer un message une fois envoyé ?

Simple ou difficile... n'ont pas obligatoirement à voir avec juste et faux...
____________

Tu connais U (je suppose que c'est la tension aux bornes du générateur à gauche sur la figure).
Tu connais U₁

Que vaut U₂ ?

Tes questions sur l'usage du forum :

. dans ton topic, tu peux poster autant de messages que tu le veux ; ce n'est pas du "multi-post" ; le multi-post consiste à poster deux topics différents pour le même problème ou exercice.
. non, il n'est pas possible d'éditer un message posté.
__________

Oui, bien sûr, puisque U = 20 V et que U₁ = 5 V alors U₂ = 15 V

Que vaut U₄ ?

Merci beaucoup, donc U = 20V c'est la tension aux bornes du générateur

- U = 20V
- U1 = 5V
- U2 = 15V
- U3 = 13V
- U4 = 7V
- U5 = ?V

Par contre pour U5 je ne sais pas car la tension est à l'horizontale (je ne sais pas si cela ce dit ^^)

Oui, U₄ = 7 V
___________

"... tension horizontale..." ; cela te gêne ? Incline la figure ! (je plaisante bien sûr)
___________

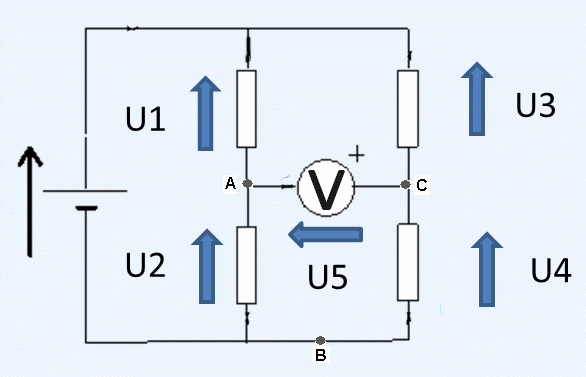

U₂ = V_A - V_B = 15 V

U₄ = V_C - V_B = 7 V

U₅ = V_A - V_C = ?

Merci beaucoup de prendre du temps pour m'expliquer mais en fait je ne comprend pas trop les lettre A,B et C que tu as placées, je ne c'est pas à quoi elles correspondent.

Tu ma écris U2 = VA - VB = 15V mais je ne vois pas comment on en arrive là.

Merci d'avance et désolé d'avoir du mal à comprendre ^^.

J'ai placé des points dans le circuit pour rendre lisible les différences de potentiel (ou tension) que l'on calcule ou que l'on mesure entre ces points.

La différence de potentiel entre les points A et B vaut
V_A - V_B = U₂ = 15 volts

Très bien, donc si j'ai bien compris on a :

U2 = VA - VB = 15V
U4 = VC - VB = 7V

U5 = VA - VC = ?V

U2 - U4 = U5 car on les VB s'annulent entre eux.

Donc U5 = U2 - U4 = 15 - 7 = 8V

U5 = 8V

Voilà j'espère avoir bon.

Merci beaucoup.

Voilà, ce n'est pas plus difficile que cela.

Merci grâce à toi j'ai compris mon exercice ^^ et ce n'était pas couru d'avance ^^

Il me reste juste une question que je ne comprend pas il me demande de déduire l'indication portée par le voltmètre, j'ai bien vue qu'il y a un signe + mais je ne sais pas trop à quoi il correspond, j'aurais dit que c'est la valeur du U5 qui rentre par la borne + donc c'est égale à 8V mais je ne suis pas sur du tout.

Merci d'avance.

Le potentiel au point A est supérieur à celui du point C :

V_A - V_C = 8 volts

Or le voltmètre semble, d'après la figure, être branché avec la borne "plus" du côté du point C et non pas du côté du point A.

Donc... quelle sera l'indication du voltmètre ?

L'indication portée sera donc négative non ?

Oui, le voltmètre indiquera -8 volts

Merci beaucoup

Je t'en prie.
À une prochaine fois !

bonjour!
je n'est pas trop compris comment tu as fait pour trouver U3 ?

Bonsoir,

Que vaut U ?
Que vaut U₄ ?

Et donc... que vaut U₃ ?

ahhhh merci 20-7= 13

Attention, en physique une valeur numérique sans l'unité nécessaire ne veut strictement rien dire...

Oui 13 volts
ou 13 V
