bonjour a tous
voila j'ai un petit souci avec mon dm d'électricté.
l'énoncé est :

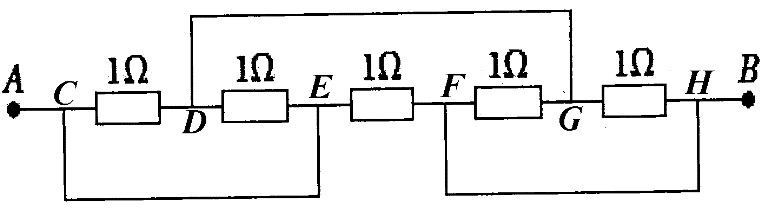

"on considère le dipole electrocinétique. Quelle fraction de l'intensité traversant ce dipole parcourt la résistance centrale?"
j'ai trouvée que la fraction c (1/2)I
mais je voudrais savoir comment il faut faire pour bien rédiger ma reponse.
merci de votre aide par avance
ELO47

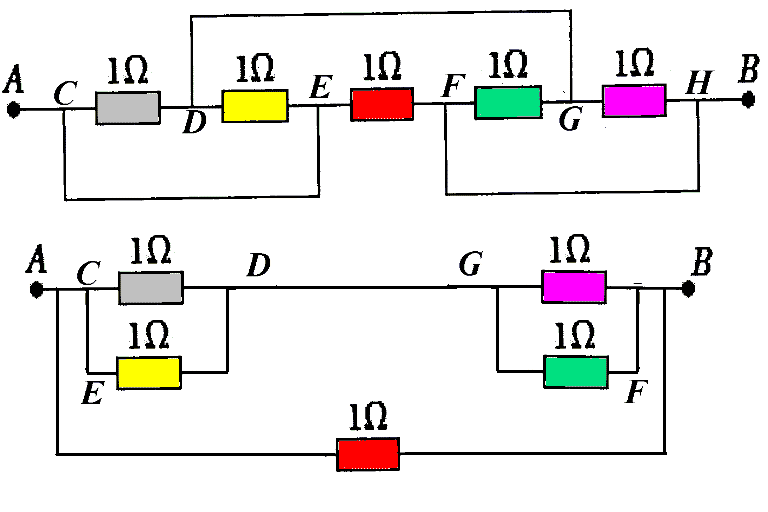

Le schéma du bas est équivalent à celui du haut.
En raisonnant sur le schama du bas:
La résistance équivalente de la chaîne ne comportant pas la résistance centrale est : (1/2) + (1/2) = 1 ohm
La résistance centrale , qui est en dérivation et a la même valeur ohmique que la résistance équivalente de la chaine ne comportant pas la résistance centrale est donc parcourue par la moitié de l'intensité de courant traversant le dipôle AB.
Sauf distraction.
