DM sur la mesure de concentration par réfractométrie
Bonjour, je suis en terminale STI Electronique et j'ai des difficultés pour faire cet exercice de physique appliquée je n'arrive pas a faire les questions 1.3 à 1.7 pourrais-je avoir votre aide SVP c'est pour demain.
** énoncé effacé ; images laissées **
Edit Coll : si tu veux de l'aide, merci de faire l'effort de recopier ton énoncé sur le forum
[lien]
Bonsoir,

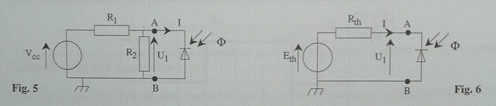

1.3) on a Eth - Rth I - U1 = 0
Donc : U1 = ETh - Rth I
1.4)La doite a pour équation (d'après la question précédente) :
I = -(U1 / Rth) + (Eth / Rth)
1.5) Pour
i < c, il y a un rayon réfracté dans la solution donc pas de rayon réfléchi.
Le détecteur ne conduit pas donc U1 = Eth
ça te va (pour le début) ?

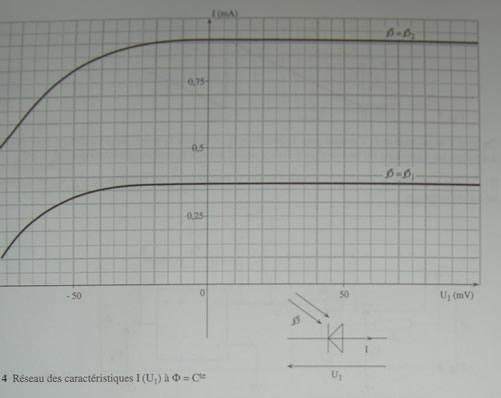

1.6) à voir avec la droite de charge pour trouver les limites de U1 et de I
P = U1 I
Le détecteur est une diode polarisée à l'envers qui devient conductrice par les photons qui arrivent.
1.7)
Le rayon SO est perpendiculaire au dioptre air-saphir donc i = 0 et le rayon n'est pas dévié.
1.3 à1.7, ça doit être tout...
J'espère que tu as compris.
