bonjour voila un exercice RLC force aide moi svp surtout 2-d et mercii
on associe en serie un codensateur de capacite C , une bobine d inductance L et un resistance R=50 & l ensemble est alimente de tension alternative de frequence N variable :u(t)=U.racine(2).sin(2TTNt) avec U=6v
1-quelles sont les tensions visualisees sur les voies 1 et 2 de l'oscillo?
2-pour une valeur N1=50Hz de N , les trois voltmetres de la fiqure ci contre indiquent la même valeur et on obtient les oscillogrammes suivants :
a- Laquelle des deux courbes représente u(t)?
b- Calculer le déphasage entre les deux tensions?
c- En déduire " fi de u"-"fi de i". Dire si le circuit est capacitif ou inductif
d- Exprimer C et L en fonction de R et N1 et calculer leurs valeurs.
e- Faire, à l'échelle 1cm représente 2V, la construction de Fresnel
relative à ce circuit.
f- Etablir les expressions de i(t) et de uAD(t)
3- Pour une autre valeur N2 de N les deux courbes deviennent en
quadrature de phase.
a- Montrer que le circuit est en état de résonance d'intensité.
b- Calculer N2, Uc et UAD.
c- Montrer que la tension efficace aux bornes du condensateur peut se mettre sous la forme Uc = Q.U où Q est uneconstante dont on donnera l'expression
d- Calculer la puissance moyenne absorbée par le circuit RLC.
Hello
Peut être pourrais tu partager ce que tu as obtenu comme résultats aux questions 1 et 2-a,b,c afin que nous t'aidions à résoudre d, voire les suivantes?
Hello
Pour la question 1/ en effet, j'avais du touché les fils ou au moins avoir la tête ailleurs.
Ma question était, concernant la suite, es tu vu en cours les représentations complexes suivantes:
Bobine: U = jL wI
Capacité: U = I/jCw
2) A 50 Hz
Les données permettent de "dessiner" le problème.

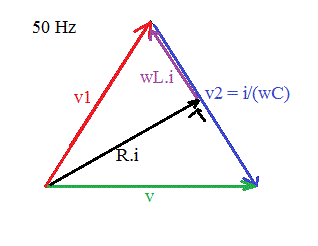

v, v1 et v2 forment forcément un triangle équilatéral et on arrive directement à ceci :
"Ri" est médiane et médiatrice du coté "v2"
et on peut donc calculer (dans le triangle équilatéral) wL et wC en fonction de R (et avec w = 100.Pi rad/s) ...
On peut d'ailleurs répondre à presque toutes les questions (en 50 Hz) à partir de ce dessin.
Sauf distraction.
