diffraction
Bonjour je bloque beaucoup sur un exo de physique pouvez vous m'aidez svp merci d'avnce.
Un rayon laser, de longueur d'onde dans le vide l, traverse une fente rectiligne de largeur calibrée notée a. Les figures de diffraction sont observées sur un écran placé perpendiculairement au rayon et à une distance D=4,50 m des fentes ; a est variable.

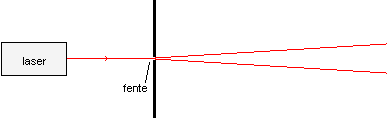

- Tracer un schéma donnant l'aspect des figures de diffraction observées.
- Avec une règle millimétrique est sur la figure de diffraction, on mesure la distance 2d séparent les deux premières extinctions situées de part et d'autre de la tache centrale. On consigne les résultats dans le tableau suivant :a(mm) 0,3 0,2 0,1 0,05 0,025
2d (mm) 13 19 37 73 156
l(µm)
- Justifier l'importance de la dimension de l'obstacle sur le phénomène de diffraction observé.
- Donner la relation reliant les grandeurs D, l, a et d utilisée dans les expressions précédentes et préciser la signification et l'unité du système international de chaque terme.
- Compléter le tableau.
- Quelle est la valeur moyenne de la longueur d'onde de la radiation émise par l'émetteur laser ?
- Quelle est la couleur correspondant à cette radiation ?
- Calculer la fréquence de la radiation.
j'ai trouvé la relation je pense que c 2d= (2
*D)/a. pour les valeurs du tableau je trouve
pour lamda(um) 0,433 0,422 0,411 0,405 0,433.
sinon pour les autres questions je blok vraiment .
bonjour je blok totalement sur cet exercice merci d'avance pour votre aide jai trouvé la relation je pense que c d=(*D)/a). Sinon pour les autre question je blok totalement .
Un rayon laser, de longueur d'onde dans le vide l, traverse une fente rectiligne de largeur calibrée notée a. Les figures de diffraction sont observées sur un écran placé perpendiculairement au rayon et à une distance D=4,50 m des fentes ; a est variable.
- Tracer un schéma donnant l'aspect des figures de diffraction observées.
- Avec une règle millimétrique est sur la figure de diffraction, on mesure la distance 2d séparent les deux premières extinctions situées de part et d'autre de la tache centrale. On consigne les résultats dans le tableau suivant :a(mm) 0,3 0,2 0,1 0,05 0,025
2d (mm) 13 19 37 73 156
l(um)
- Justifier l'importance de la dimension de l'obstacle sur le phénomène de diffraction observé.
- Donner la relation reliant les grandeurs D, l, a et d utilisée dans les expressions précédentes et préciser la signification et l'unité du système international de chaque terme.
- Compléter le tableau.
- Quelle est la valeur moyenne de la longueur d'onde de la radiation émise par l'émetteur laser ?
- Quelle est la couleur correspondant à cette radiation ?
- Calculer la fréquence de la radiation.
*** message déplacé ***
édit Océane : merci de ne pas poster ton exercice dans des topics différents, les rappels sont pourtant bien visibles.
En postant un petit message dans ton topic, il remonte automatiquement parmi les premiers.
salut shadowmiko!
oui j'ai trouvé la relation suivante d=(*D)/a). et pour les valeurs du tableau je trouve :
lamda l(um) 0,433 0,422 0,411 0,405 0,433.
Pour les autres questions je blok.
*** message déplacé ***
dsl j'ai fait une faute de frappe lorsque je l'ai poster deux fois sans faire attention je m'en excuse .
merci shadowmiko !

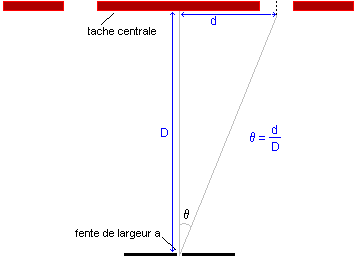

si je comprend bien le d coorrespont à la distance de part et d'autre de la tache centrale.
Sinon pour le tableau je trouve:
pour lamda(um) 0,433 0,422 0,411 0,405 0,433.
Suis sur la bonne voie? merci encore pour votre aide.
pouvez vous m'aidez svp pour ces questions je bloque beaucoup:
- Quelle est la valeur moyenne de la longueur d'onde de la radiation émise par l'émetteur laser ?
- Quelle est la couleur correspondant à cette radiation ?
- Calculer la fréquence de la radiation.
merci d'avance.
Tu peux me tutoyer
- Quelle est la valeur moyenne de la longueur d'onde de la radiation émise par l'émetteur laser ?
salut:
plus qque la dimension de l'obstacle est petite plus que la diffraction est importante(càd la largeur de la tache est grande) .
on a
==
/a correct
on a : =.a
a(mm) 0,3 0,2 0,1 0,05 0,025
2d (mm) 13 19 37 73 156
d (mm) 6,5 9,5 18,5 36,5 78
(10-3 rad) 1,44 2,11 4,11 8,11 17,33
(nm) 432 422 411 405 433
ta réponse est correcte.
valeur moyenne de la longueur d'onde de la radiation émise par l'émetteur laser est:
=
420nm
la couleur correspondante est le violet.
la fréquence de la radiation est:
f=c/ 7,14.10 14 Hz
merci beaucoup j'ai très bien compris !
