Niveau terminale

Devoir

Posté par
Enihs 28-01-17 à 19:20

Bonjour,

J'ai un devoir de physique à rendre et je ne suis pas vraiment sure de mon résultat ainsi, je me permet de poster afin d'obtenir un peu d'aide.
La question est la suivante : Tracer les vecteurs vitesse aux points M2. (échelle : 1 cm correspond à 20 cm.s-1)
En fait, l'échelle me pose un problème : sur le schéma l'échelle 1/2 est indiquée, et la une autre échelle est indiquée donc je ne comprends pas bien comment les tracer...
En tout cas, je mesure 1,4 cm sur le poly la distance M1 - M3.

Merci d'avance.

Posté par re : Devoir 28-01-17 à 19:22

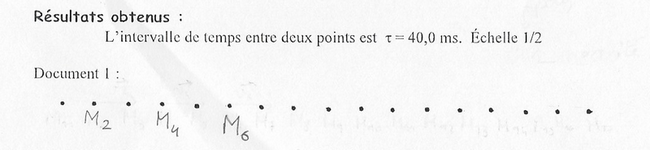

Voici le schéma :

Devoir

Posté par re : Devoir 29-01-17 à 13:58

Bonjour.
Dans ce type de situation, on considère que la vitesse instantanée $\vec{v_i}$ au point $M_i$ est donnée par $\vec{v_i} \approx \dfrac{\vec{M_{i-1}M_{i+1}}}{2 \tau}$ .
$\vec{v_i}$ est alors représenté par un vecteur de norme $v_i = \dfrac{M_{i-1}M_{i+1}}{2 \tau}$ , d'origine $M_i$ et ayant la direction et le sens du vecteur $\vec{M_{i-1}M_{i+1}}$ .

Appliquez cette technique en tenant compte de l'échelle du document qui vous est fourni puis de l'échelle de représentation des vecteurs vitesse qui vous est imposée.

A plus.
