Condensateur
***Bonjour***
On dispose 12 condensateurs identiques à lames d'air ,ayant chacun une capacite de 3,75 nF comment doit on les grouper pour obtenir une capacite de 5nF
On charge 12 condensateur sous une tension de 80 v . Calculer: a la charge prise par chaque condensateur ainsi que la ddp à ses bornes
On donne un second rotatif dans l'air , chargé sous une tension de 100V formé de 61lames metalliques fixes entres lesquelles s'engage 60lames mobiles demi-circulaire de 3 cm de rayon.LA distance separant une lame fixe d'une lame mobile est 0.3mm
Determiner la quantité d'electricite par CE condensateur
Quelle serait LA tension d'equilibre si on relie les 2 condensateurs en parallelles
Quelle est l'energie
***Merci d'avance***
***Politesse non optionnelle***
C'est un peu sec comme demande d'aide. Non ?

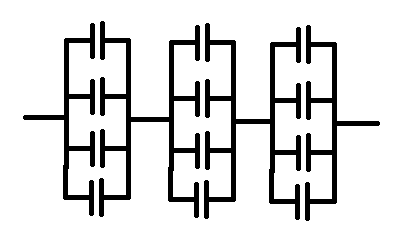

pour le début, calcule le condensateur équivalent de ceci :
J'ai deja fais CE demarche meme si le tien n'est pas comme le mien, je suis resté cooler Dans les autres volets. Aidez moi svp.
On charge 12 condensateur sous une tension de 80 v . Calculer: a la charge prise par chaque condensateur ainsi que la ddp à ses bornes
Il manque des mots dans cette partie d'énoncé.
Je présume que cela devrait être :
On charge ce montage de 12 condensateurs sous une tension de 80 v . Calculer: la charge prise par chaque condensateur ainsi que la ddp à ses bornes.
Chacun des condensateurs individuels du montage est chargé sous une tension de 80/3 = 26,67 V
La charge de chacun de ces condensateurs est Q = C.U = 3,75.10^-9 * 80/3 = 10^-7 C
------------------------------
On donne un second rotatif dans l'air , chargé sous une tension de 100V formé de 61lames metalliques fixes entres lesquelles s'engage 60lames mobiles demi-circulaire de 3 cm de rayon.LA distance separant une lame fixe d'une lame mobile est 0.3mm

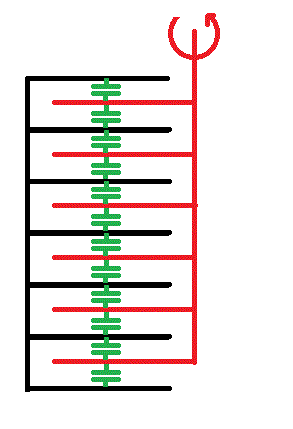

Je dessine pour aider à comprendre (sauf que je n'ai évidemment pas dessiné toutes les lames.
On voit que chacune des lames mobiles (en rouge) a de la capacité vers 2 lames fixes
(capa dessinée en vert)
On a donc 2 * 60 = 120 condensateurs élémentaires (comme ceux dessinés en vert) qui sont connectés en parallèles (à comprendre) entre les lames fixes et les lames mobiles.
Chacun de ces condensateurs élémentaires a un capacité maximale (quand les lames mobiles sont engagées au max entre les lames fixes) égale à Ce = €o * S/d
avec S = 1/2 Pi * R² = 1/2 * Pi * 0,03² = 0,001414 m² et d = 3.10^-4 m
--> Ce = 8,85.10^-12 * 0,001414/(3.10^-4) = 4,17.10^-11 F
La capacité totale C correspond à 120 condensateurs de 4,17.10^-11 F en parallèle -->
C = 112 * 4,17.10^-11
C = 5.10^-9 F, soit donc 5 nF
-----
En comprenant tout ce qui précède ... tu pourras trouver les réponses de la fin de l'exercice.
Sauf distraction.
